Liste des solides de révolutions : leur représentation en perspective et les générations

















Définition « solide de révolution ».

Un solide de révolution est engendré par une surface « S » limitée par une ligne « L » , tournant autour d’un axe xx’ de son plan et ne coupant pas « L ».

Remarques :

« S » engendre un volume et est appelée «  surface génératrice »

« L » engendre une surface et est appelée « génératrice »



Tout point de la génératrice « L » décrit un plan perpendiculaire à l’axe , une circonférence ayant son centre sur l’axe xx’.



Par conséquent, l’intersection d’une surface de révolution par un plan perpendiculaire à l’axe est un cercle ou couronne dont le centre est sur l’axe.

Les principaux solides de révolution sont :













TEST

 Filescrosoft Officeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte

Informations COURS



Représentation en perspective des solides de révolution sont :

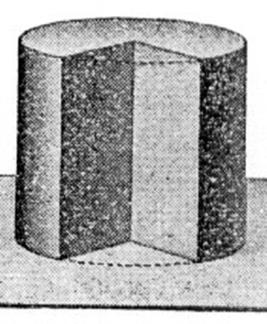

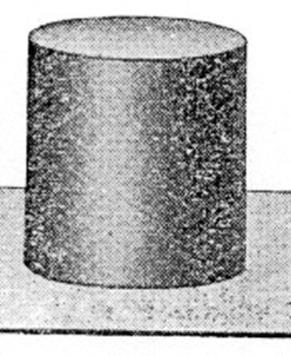

Cylindre

Cône

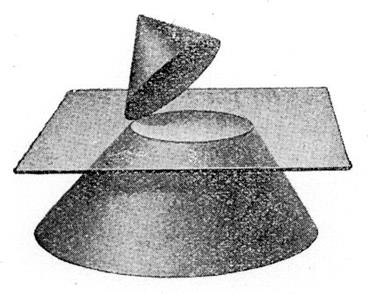

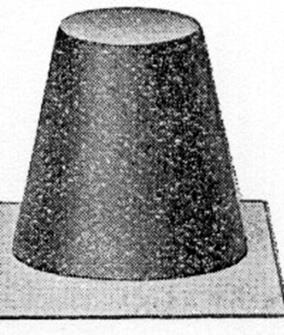

Tronc de cône

acyl3

acone3

acone1







acyl2

acone2

acone7b

Volumes particuliers :

asfer3

asfer2

asfer4

Définition « solide de révolution ».

Un solide de révolution est engendré par une surface « S » limitée par une ligne « L » , tournant autour d’un axe xx’ de son plan et ne coupant pas « L ».

Remarques :

« S » engendre un volume et est appelée «  surface génératrice »

« L » engendre une surface et est appelée « génératrice »



Tout point de la génératrice « L » décrit un plan perpendiculaire à l’axe , une circonférence ayant son centre sur l’axe xx’.



Par conséquent, l’intersection d’une surface de révolution par un plan perpendiculaire à l’axe est un cercle ou couronne dont le centre est sur l’axe.

Les principaux solides de révolution sont :

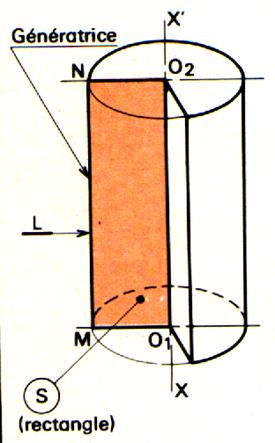

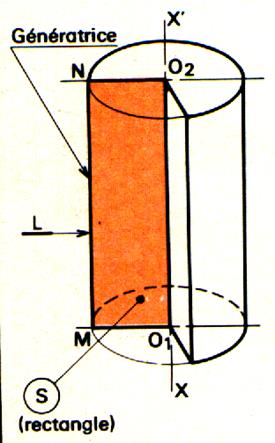

Cylindre

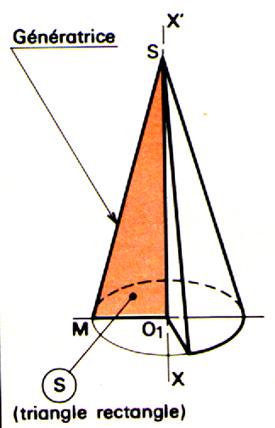

Cône

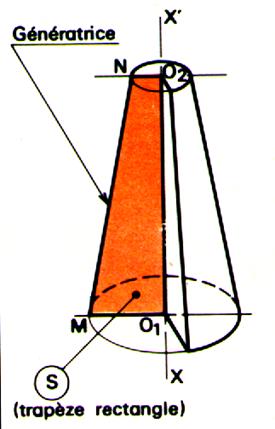

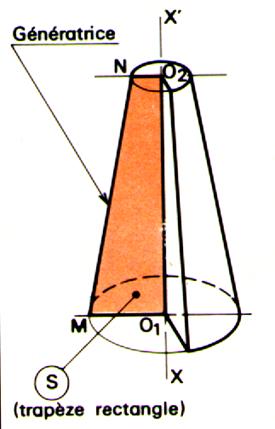

Tronc de cône

rév1

rév2

rév3

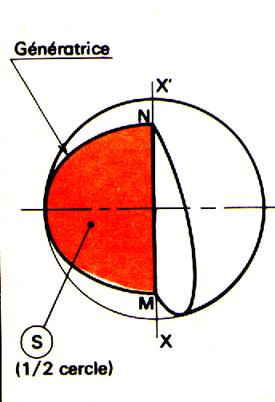

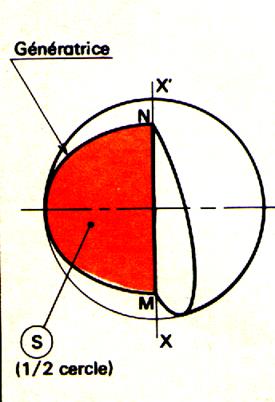

sphère

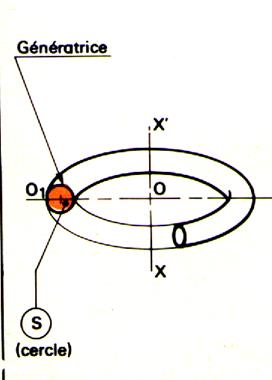

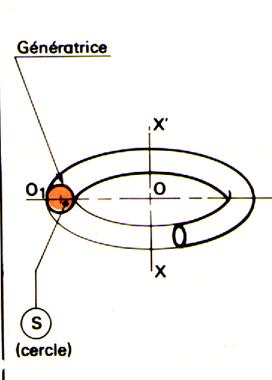

Tore

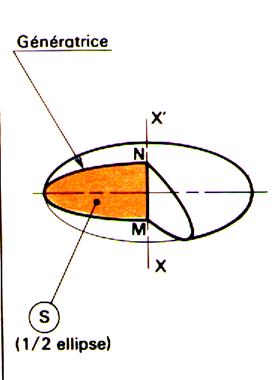

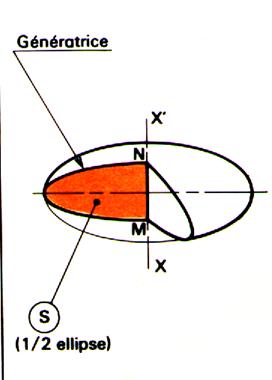

Ellipsoïde

rév4

rév5

rév6















































TRAVAUX AUTO FORMATIFS.









CONTROLE:



1° )Donner la définition d’un solide de révolution.

2° ) Qu’appelle-t-on « surface génératrice » ?

3° ) Qu’appelle-t-on « génératrice » ?

4° )Citez les 6 principaux solides de révolution .

5°) que décrit chaque point d’une génératrice ?

6°) quelle est la forme de la surface qui coupe perpendiculairement à l’axe la surface de révolution ?



EVALUATION:























Nommer les solides de révolution :

?

?

?

rév1

rév2

rév3

?

?

?

rév4

rév5

rév6
