LES  AXES et le CENTRE de SYMETRIE

I ) AXE   DE SYMETRIE  d'une figure plane (exemples)

II ) TRACE d’une symétrie orthogonale d'une figure complexe



TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité



Voir activités..





Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte

COURS





I ) AXE   DE SYMETRIE  d'une figure plane

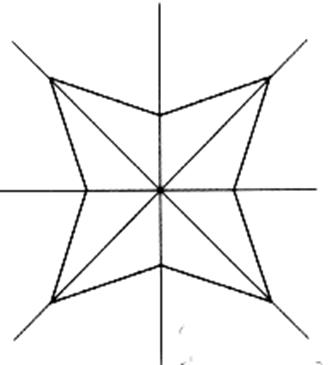

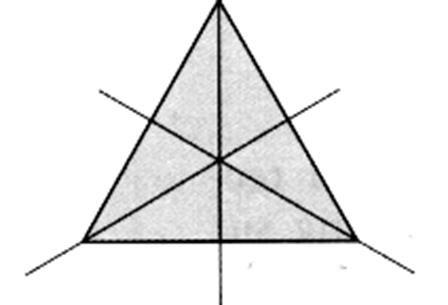

Exemples d'axe ( s ) de symétrie d'une figure:

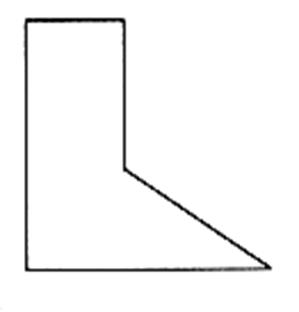

Figure n’ayant aucun axe

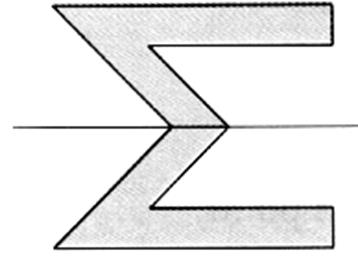

1 axe

ax3

ax6

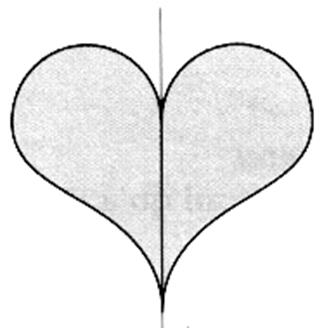

1 axe

2 axes



ax5



ax1

3 axes

4 axes



ax2



ax4

Dans une figure géométrique plane qui a un axe de symétrie , la moitié de la figure coïncide avec l'autre moitié lorsque l'on "plie" cette figure autour de l'axe.

Condition pour que l'axe soit axe de symétrie:

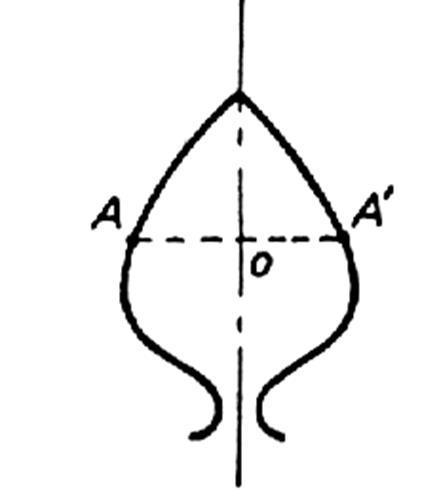

Il faut que tout segment  ([AA’] )  de droite perpendiculaire à l'axe et joignant deux points de la figure , soit partagé par l'axe en deux segments égaux.( [AO]  et [OA’])

Les distances entre l'axe et  les deux points doivent être  égales(cela se mesure ou se vérifie par comparaison  avec un compas)





doc2orthogonale



Un axe de symétrie orthogonale est généralement une médiatrice ou une bissectrice.



II) TRACE d’une symétrie orthogonale d'une figure complexe

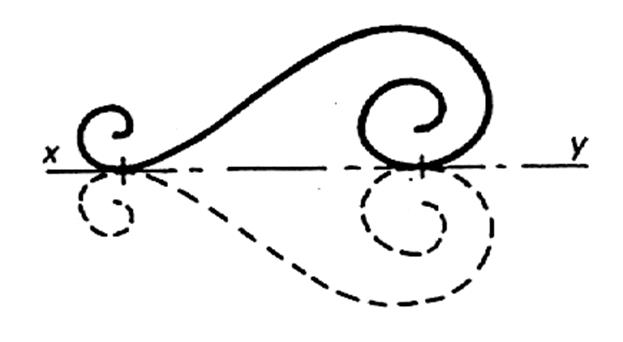

Activité :  calquer la figure , la retourner autour de l'axe x y



doc 3 orthogonale





Tracé:  repérer tous les points particuliers; tracer des perpendiculaires à l'axe passant par ces points, reporter avec une compas les points symétriques

Autre procédé de tracer :

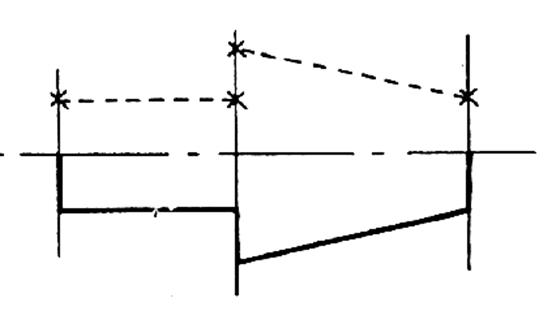

Figure constituée de segments : Tracer  des perpendiculaires passant par les extrémités des segments identifiables de la figure .

A partir de l’axe reporter les distances avec un compas.

doc 4 orthogonale

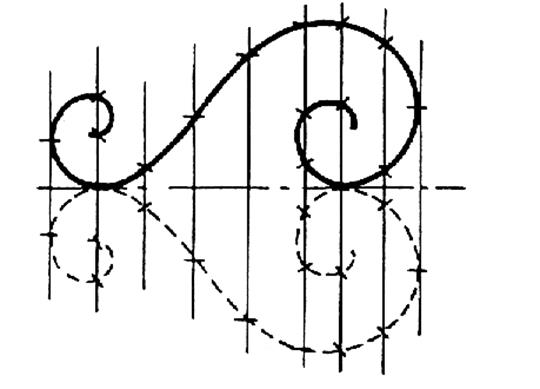

Figure ou ligne courbe : Tracer un maximum de droites perpendiculaires coupant la figure , et reporter avec un compas les distances .

doc 5 orthogonale



III)   Les axes de symétrie de surfaces géométriques simples

Niveau Classe 5e

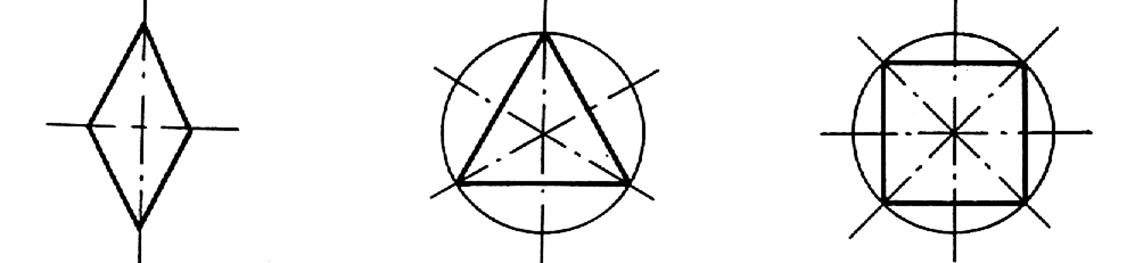

Figures de géométrie plane ayant  des  axes   de symétrie :

Le cercle : tout diamètre est un axe de symétrie.(il admet une infinité d’axes de symétrie , ce sont tous les supports de diamètre)

Triangle isocèle : le triangle isocèle possède un seul axe de symétrie.( la droite supportant la médiatrice de la base)

Le rectangle : le rectangle a deux axes de symétries.( les médiatrices des côtés)

Le losange :le losange à deux axes de symétrie.( les droites supportant les diagonales)

Le  triangle équilatéral : le triangle équilatéral possède trois axes de symétrie.(les supports des trois médiatrices des côtés )

Le carré : le carré possède quatre axes de symétrie .( les médiatrices des côtés et les droites supportant les diagonales .

Axe fig plan 2

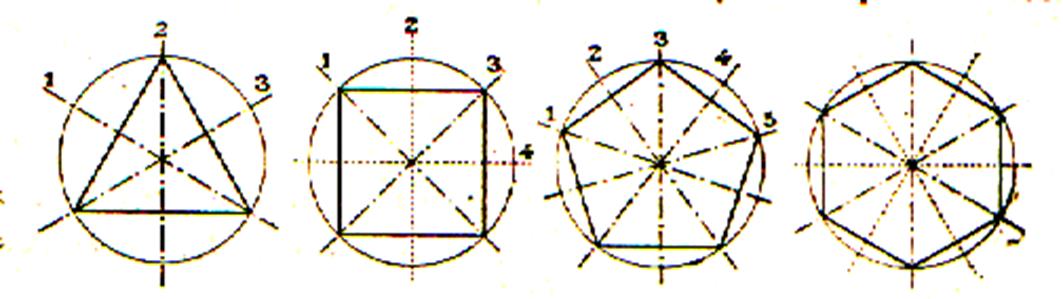

Les polygones réguliers et la symétrie :



polyrégul

Un polygone régulier à autant d’axes de symétrie que de cotés.

              Si le nombre des cotés est pair ( carré , hexagone) , il y a deux sortes d’axes , les uns portent les rayons ( droites qui joignent le centre du cercle aux sommets du polygones )   , les autres les apothèmes  ( droites  perpendiculaires aux côtés en leur milieu ).  Exemple : l’hexagone ( 6 côtés  a 6 axes de symétrie )

              Si le nombre des cotés est impair (triangle , pentagone) , ces deux sortent d’axes se confondent ;les axes de symétrie sont les perpendiculaires aux côtés en leur milieu .

Quand le nombre des cotés est pair , le centre du polygone est un centre de symétrie.



IV) Axe de symétrie des solides de révolution ( dit aussi solide rond)

Si un solide « rond » admet une droite  pour axe de symétrie , sa section par un plan perpendiculaire à cette droite est un  cercle centrée sur elle.

On dit que le solide est de révolution autour de cet axe .

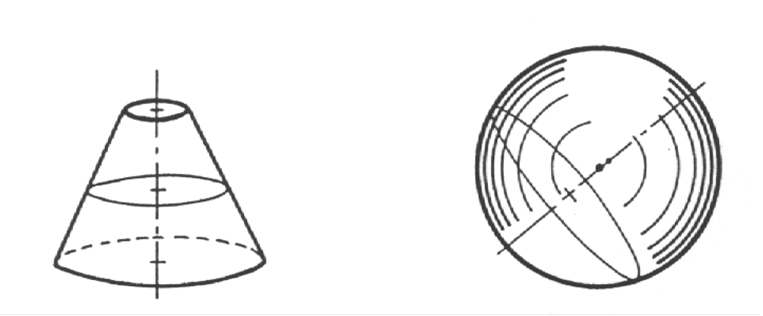

Axe Vol  1

Exemples : tronc  de cône de révolution ; sphère ( tout diamètre est axe de symétrie)

II )  CENTRE DE SYMETRIE :

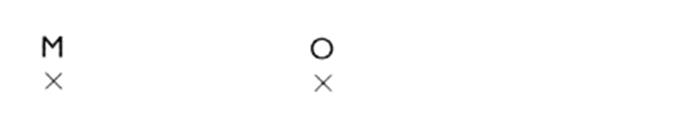

Activité :

Avec une règle  tracer une droite passant par M et O .

Mesurer la distance [MO] avec un compas .

Reporter le point "N" tel que "O" soit le milieu du segment [MN].



sym6

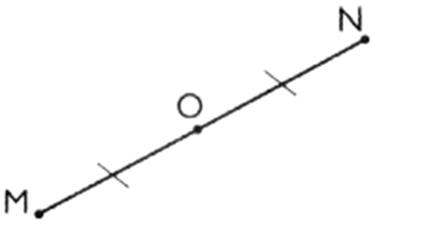

On dit que les deux points  M et N sont symétriques par rapport au point O lorsque le point O est le milieu du segment [MN].

Résultat :

sym293

Le point "O" est le centre de symétrie ; le point "N" est l ' image  du point     " M"  dans la symétrie de centre "O" .



 Centre de symétrie des figures planes :

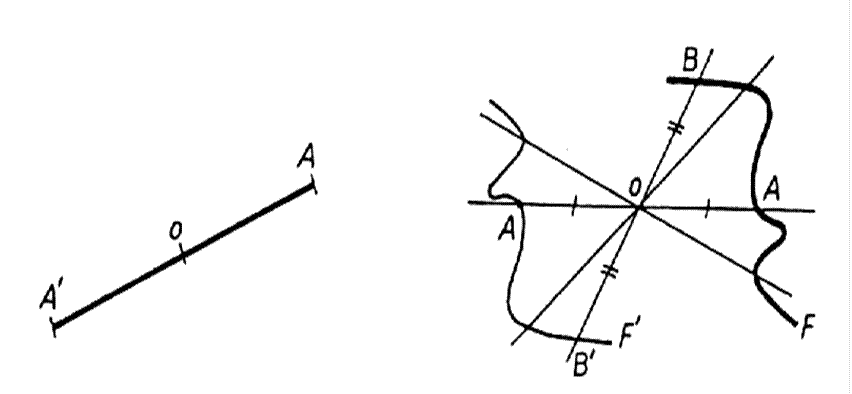

Deux points A et A’ sont dits symétriques par rapport à un point O , si O est le milieu de AA’

Pour construire une figure « F ‘» symétrique d’une figure F par rapport à un point O ; il faut tracer un certain nombre de droites passant par O.

Ces droites  coupent « F » en A, B,.. On reporte de l’autre côté de O comme l’indique la figure  les longueurs OA , OB , ….

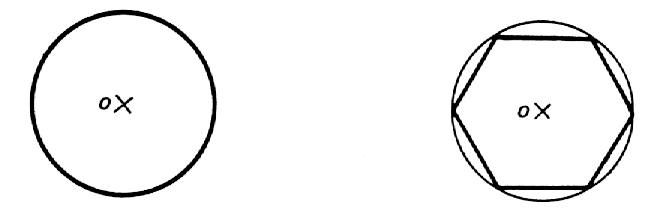

Le centre de symétrie  de figures géométriques :



Cercle : le centre du cercle  est centre de symétrie

Le polygone régulier :le centre du cercle est centre de symétrie du polygone.

Parallélogramme ( et losange –rectangle- carré) le point de rencontre des diagonales est centre de symétrie.

Centre sym fig 2

Centre sym fig parall

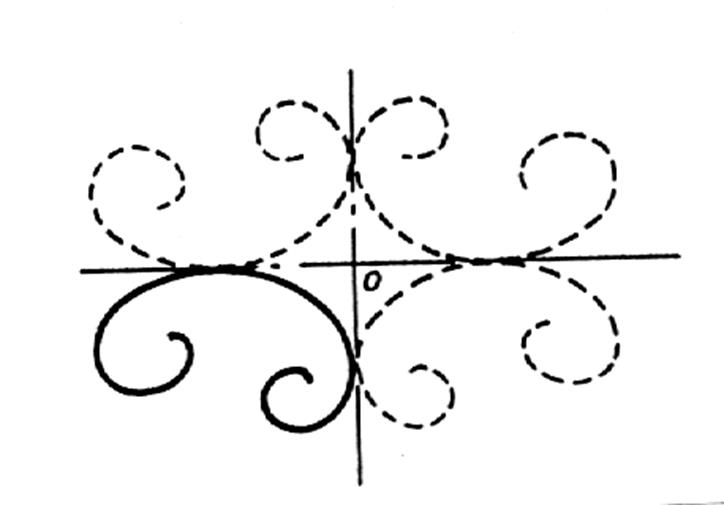

CAS PARTICULIER:

La figure suivante a un centre  et deux axes de symétrie

doc1orthogonale



Une figure plane qui a deux axes de symétrie perpendiculaires , a aussi un centre de symétrie qui est le point de rencontre des deux axes .



PLAN de SYMETRIE:

Un solide peut avoir un plan de symétrie



Exemple  : tout plan passant par l'axe d'un cylindre de révolution est un plan de symétrie de ce cylindre



Interdisciplinarité :

TRAVAUX  AUTO - FORMATIFS.

CONTROLE :



   1°) Qu’appelle – t- on « axe de symétrie » d’une figure ?



  2°) Compléter la phrase : Un axe de symétrie orthogonale est généralement une ……….. ou une ……………..



  3°) Citer des Figures de géométrie plane ayant  des  axes   de symétrie :



  4° ) Citer deux figures ayant un axe de symétrie :



  5°) Citer deux figures ayant deux axes de symétrie :



  6°) Citer une figure ayant 3 axes de symétrie :



7°) Citer une figure ayant 4 axes de symétrie :



8°) Quel est le nombre d’axes de symétrie d’un polygone régulier?



EVALUATION



Tracer :

a)    Un cercle et son axe de symétrie.

b)    Un triangle isocèle  et son axe de symétrie .

c)    Un  rectangle : le rectangle et ses  axes de symétries.

d)    Un  losange :le losange et ses  axes de symétrie.

e)    Un   triangle équilatéral : le triangle équilatéral et ses  axes de symétrie.

f)    Un  carré : le carré et ses  axes de symétrie .
