DOSSIER : SPHERE  (doc.  1/3 ):







Première définition :

 Section d’une sphère

La sphère de révolution

Autres définitions

      Etudes des positions  d’une sphère et d’un plan :

·      a ) Cas ou la sphère  n’est pas coupé  par un plan : il n’y a aucun point commun entre le plan et la sphère

·      b) Cas où le plan est tangent à la sphère : l’intersection se réduit à un point..

·      c )L’intersection est un cercle . ( pour une boule , l’intersection est un disque)

·      d)L’intersection est un cercle . ( pour une boule , l’intersection est un disque) :

·      e )L’intersection est un cercle . ( pour une boule , l’intersection est un disque)

·      f )L’intersection  se réduit à un point  . Le plan est tangent  à la sphère  est un cercle . ( pour une boule , le disque se réduit à un  point d’appui)

INTERDISCIPLINARITE : LA TERRE.













TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité    :

  1. Filescrosoft Officevertele mouvement diurne
  2.  la sphère terrestre.



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte





COURS

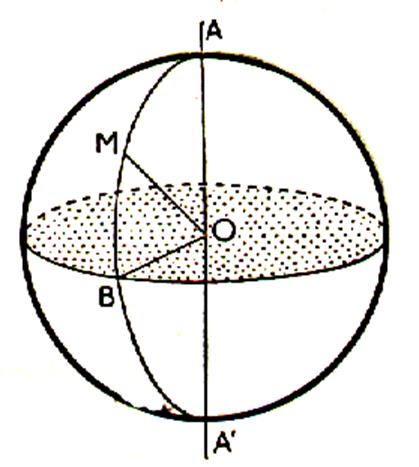

1°)  Première définition :











Une sphère est un solide limité par une surface courbe dont tous les points sont équidistants d’un point intérieur appelé « centre ».

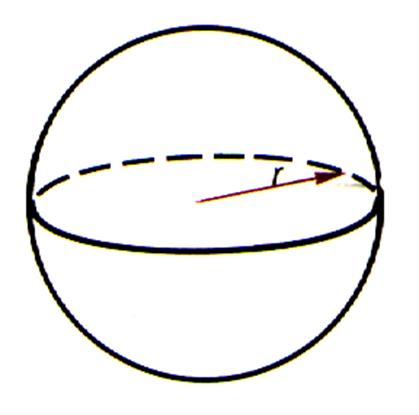

Rayon d’une sphère :

Le rayon « r » de la sphère est une droite qui va du centre à un point quelconque de la surface.



sfer





2°)  Section d’une sphère







La section d’une sphère par un plan est un cercle ; si le plan sécant passe par le centre , la section est un « grand cercle »



sfer2





La représentation graphique d’un cercle ou d’un disque est une figure géométrique appelée :  ellipse.







3°)  La sphère de révolution .







Une sphère  de révolution est engendrée par un demi-cercle , tournant autour d’un axe xx’ de son plan.



rév4





4°)  Autres définitions





N°1 :

 La sphère est la surface lieu géométrique des points de l’espace situés à une distance donnée « r »d’un point fixe O appelé « centre »



N°2

    La sphère est la surface de révolution  engendrée par un demi cercle tournant autour de son diamètre.



sfer2





5° )  Etudes des positions  d’une sphère et d’un plan :









Activité : Pour matérialiser l’intersection d’une sphère « S » et d’un plan « P » , nous allons imaginer qu’une balle de pingpong  , ou une orange  , représente la sphère et qu’une large lame de couteau  représente le plan .

( pour la balle il faut chauffer la lame  , on peur sectionner la balle)



Les différents cas  d’intersections  et  de non intersections d’une sphère  S et d’un plan « P »  sont illustrés par les figures suivantes.

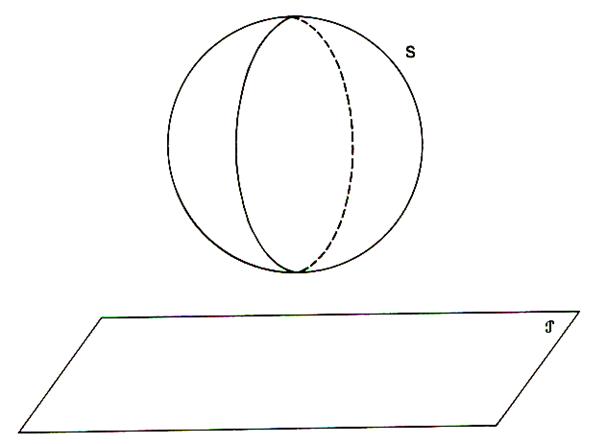

a ) Cas ou la sphère  n’est pas coupé  par un plan : il n’y a aucun point commun entre le plan et la sphère .





sph33





b )Cas où le plan est tangent à la sphère : l’intersection se réduit à un point.





sph34

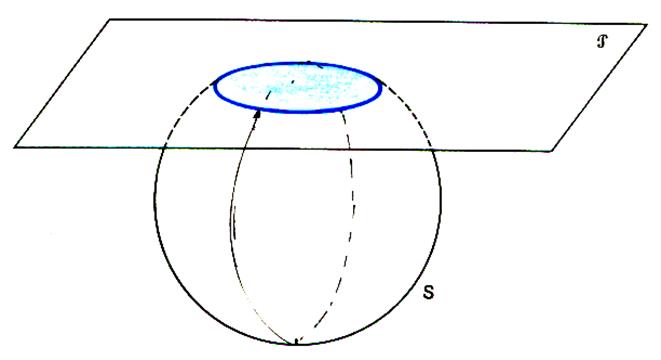

c )L’intersection est un cercle . ( pour une boule , l’intersection est un disque)





sph37

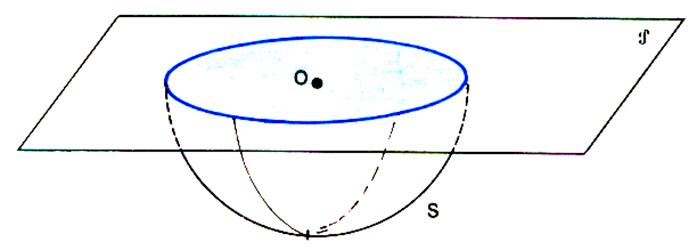

d )L’intersection est un cercle . ( pour une boule , l’intersection est un disque) :

Lorsque le plan contient le centre de la sphère , alors la section est appelée « grand cercle » de la sphère.





sph36





e)L’intersection est un cercle . ( pour une boule , l’intersection est un disque)





sph37





f )L’intersection  se réduit à un point  . Le plan est tangent  à la sphère  est un cercle . ( pour une boule , le disque se réduit à un  point d’appui)





sph38





INTERDISCIPLINARITE : LA TERRE.

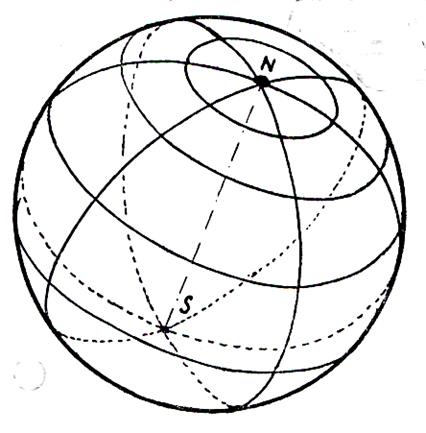

La terre est presque  une boule  , sa surface est presque une sphère ,. Elle tourne autour d’un axe  « NS »  ( passant par le pôle Nord et le pôle Sud)  .

Sur le globe terrestre  est tracé des grands cercles dont le diamètre est le segment NS.

Ces cercles sont appelés « méridiens »

Il y a un autre grand cercle tracé sur ce globe : il est appelé « équateur ».

Le diamètre de la terre est d’environ

12 000 km ; celui du soleil est de

700 000 km.





sph31





Pour en savoir plus : lire : les coordonnées géographiques.( cliquer ici)

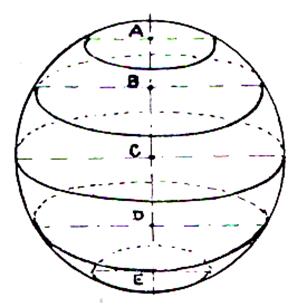

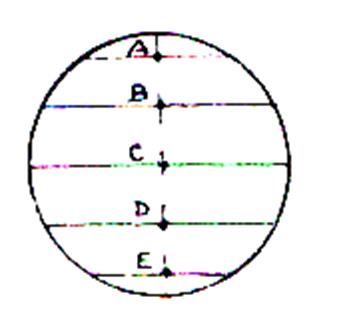

Les parallèles sont des cercles de diamètres différents et situés à des hauteurs variées.





sph10                             sph11





Les méridiens passent par les deux pôles et sont tangents au contour apparent de la sphère .





sph8














TRAVAUX AUTO FORMATIFS.







CONTROLE :



1° ) Donner une définition de la sphère.

2 ° ) Donner la définition du rayon d’une sphère

3° ) Donner la forme d’une section d’une sphère :

4° ) Qu’est ce qu’une sphère de révolution ?



EVALUATION







Représenter une sphère; y représenter le rayon ; le diamètre ; un grand disque (section)



























>
