PYTHAGORE et sa réciproque

CAP industriel.

 Géométrie :  DOSSIER : PYTHAGORE   /  Objectif cours 25

Pré requis:

Les racines carrées d'opérations simples

Boule verte

Le triangle rectangle

Boule verte

ENVIRONNEMENT du dossier :

INDEX   warmaths

Objectif précédent :

Les racines carrées pour Pythagore   Sphère metallique

Objectif suivant

1°) Présentation des travaux sur « Pythagore »  Sphère metallique

2°) cours niveau V

Tableau : présentation

DOSSIER : PYTHAGORE  et sa réciproque

1°) Le  Théorème

2°) La  ciproque



TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte



Interdisciplinarité



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte

Test 2









CORRIGE contrôle :







>>>Travaux auto – formatifs.

Applications :Et encore…



Autre

CORRIGE  évaluation :



COURS



Rappels

« Grandeur » : on appelle grandeur tout nombre associé à une unité. ( 1 cm ; 3 m ;5,6l )

« carré » : on nomme « carré » le produit ( opération : multiplication) d’un nombre par un autre .( exemple : « a » est un nombre  alors   a a = a2 )

Se souvenir que le plus long coté d’un triangle rectangle se nomme «  hypoténuse »





PYTHAGORE

Théorème :   Dans un triangle rectangle : le « carré » de la longueur de l’hypoténuse (c’est à dire : la longueur de l’hypoténuse multipliée par la longueur de l’hypoténuse)  est égal  à la somme des «  carrés » des longueurs  des cotés (du triangle) formant l’angle droit.



Traduction mathématique :



Se souvenir qu’il y a trois façon de nommer les cotés d’un triangle :

   par un nom   ( hypoténuse  , coté formant l’angle droit...)

   par une lettre minuscule : ( « a », « b » , ; « c »

ou en nommant les sommets des angles par une lettre majuscule et alors on désigne les cotés par les segments limités par ces points ; ( [ AB ] ; [ BC ] et [CA]  ) qui ces segments se noterons par leur longueur :  AB ; BC ; CD



[ BC ] lire « segment BC » ; BC   lire « longueur BC »



I )  si l’on nomme les cotés par des lettres. :

alors on peut écrire :



aa = bb +cc





ou  a2 = b2 +c2





py1





II ) si l’on nomme les sommets du triangle , par une lettre : B ; C ; A



si :

BC  désigne la longueur de l’hypoténuse

AB  désigne la longueur  d’un coté formant l’angle droit

AC  désigne la longueur  d’un coté formant l’angle droit



On peut écrire , d’après « Pythagore » :

BC fois BC  = AB fois AB + AC fois AC

soit :   (BC ) 2  = (AB) 2 + (AC)  2



T2



ON PEUT demander de trouver  la longueur d’ un des trois cotés : si nous appelons  « x » la valeur  de la longueur du coté recherché nous pouvons donc établir  trois égalités différentes .( à partir d ’ une relation   :c2 = a2 +b2   ;établie à partir des données d’un triangle rectangle )

exemples :



1 -  on peut calculer la longueur de l’hypoténuse à partir de

si « x » = « a » alors on écrit que :

  x2 =  c 2 + b2



2-    on peut rechercher « b »  (inconnue « x ») *



si « x » = « b » alors on écrit que :



           a 2  =  c 2 + x2

3 -   on peut rechercher « c  »  (inconnue « x ») *

           a 2 =  x2 + b2



*Pour le calcul avec des nombres , il faudra  transformer  les deux dernières  égalités si l’on veut la valeur de « x »



py1

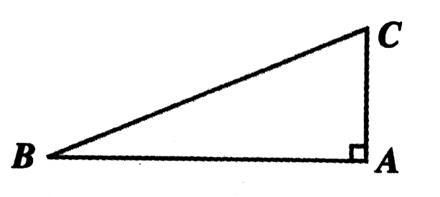

APPLICATION  DIRECTE : (aucune transformation nécessaire)

Dans ce cas on connaît la valeur des deux cotés formant l’angle droit.

Soit un triangle rectangle dont les cotés de l’angle droit mesurent  l’un 30 mm , l’autre 40 mm ,calculer la longueur de son hypoténuse.


Résolution :

nous pouvons tracer la figure :

BC = x

AB = 40

AC = 30

nous pouvons écrire que d’après le théorème de Pythagore :



  30 30 + 4040 =   xx

         30 ²    + 40 ²   =   x ²

         900 +   1600   =   x 2

                      2500   = x ²

 donc                  x =  50

Nota : pour calculer la valeur de « x » il faut revoir l ‘objectif sur le  calcul  de la  racine carrée   d’un nombre

EPythagore

2°) RECIPROQUE DU THEOREME DE PYTHAGORE.



Nous admettrons la propriété suivante , qui est la réciproque du théorème de Pythagore

Si ,dans un triangle, le carré de la longueur d’un côté est égal à la somme des carrés des longueurs des deux autres côtés , alors ce triangle est rectangle .

Exemple : considérons le triangle ABC dont les trois côtés mesurent respectivement :

AB = 6   ; AB2  = 36

AC = 8 ;   AC2  = 64

BC = 10 ; BC2  = 100

Nous constatons que  100 = 64 + 36

Donc que  BC2 = AC2  + AB2

Nous en déduisons que le triangle ABC est un triangle rectangle  , dont l’hypoténuse est le segment BC.

Nous pouvons dessiner   le triangle rectangle !



Utilisation de la réciproque  du théorème  de Pythagore.

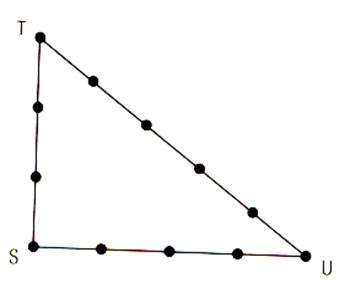

Pour tracer des angles droits , les Egyptiens se servaient d’une corde  fermée à  12 nœuds , régulièrement espacés ; ou d’un segment de corde  à treize nœuds (régulièrement espacés)  dont un  nœud à chaque extrémité .

Ils la tendaient   entre trois pieux de la façon  , un en « T » ; un en « S » un en « U ».



pyt100

On a ST = 3 ; SU = 4 ; TU = 5

D’une part : TU² =  5² = 25

et d’autre part  ST² + SU² = 3² + 4² = 9 + 16 =25

On a ainsi   TU² = ST² + SU² ; le triangle TSU est donc rectangle en U.


Applications particulières  de Pythagore :



Diagonale d’un    rectangle

Info plus +++



rectpytha





Info plus +++

« diagonale du carré = a »

carrépytha



Info plus +++

Hauteur du triangle équilatéral =

equidemi






Voir les démonstrations suivantes :

Démonstrations :





1°) diagonale du carré :

considérons un carré DCBA, désignons par « a »la longueur de coté  et  « d »  la longueur de la diagonale .

Appliquons le théorème de Pythagore :au triangle rectangle DBA

DB2 = DA2  + AB2

DA = a    ; DA2 = aa  = a2

BA = a    ;  AB2 = aa  = a2

Donc DB2 = a2 + a2   =  2 a2

D’où  DB =   soit DB = a

On déclare que :

Dans un carré , la longueur de la diagonale est égale à la longueur du côté multiplié par « racine de deux ».

Remarques :

- nous savons que            » 1,414

 - d’où                              d » a414

-le triangle DBA est un triangle rectangle isocèle .

c2



Considérons le triangle équilatéral ABC.

Désignons par « a » la longueur du côté .  Soit le segment AI la hauteur relative au côté [CB]. Puisque le triangle est équilatéral , nous savons que « I » est le milieu .

 BI ²  =   a² +  ( a/2 ) ²

1d

t21

Rappels sur les calculs pouvant être  utilisés avec PYTHAGORE :

Sur les racines carrées :

 La racine carrée d’une somme ou d’une différence n’est pas transformable.



Traduction mathématique :

1 )       n’est pas égale  à

2 )     n’est pas égale  à

Pour s’en convaincre il suffit de donner une valeur à « a » et à « b » ; remplacer ces valeurs dans les expressions et comparer les résultats ( exemple prendre « a »= 5  et « b » = 3 ) .



Remarque sur le choix des valeurs « a » et « b » :

       « a »  doit être supérieur à « b »  dans la relation        «   »   ,parce que l’on   ne peut pas faire la racine carrée d’un nombre négatif .   =  « impossible »



Il faut impérativement faire l’addition (ou la soustraction)  pour pouvoir calculer la racine carrée.

A  )   Soit l’égalité :



        x =   a + b        on peut transformer l’égalité et écrire :         =



si     2500 =  1600 +900       on peut écrire :   =

Calculs :



Premier  membre :    donne  50



Deuxième membre :   , devient    donne  50

B )    Soit l’égalité :



       x2 =   a2 + b2       on peut transformer l’égalité et écrire :   =



(si l’on veut la valeur de  « x » il faut faire la racine carrée de la somme des carrés).



si       502  =  40 2+ 30 2  on peut écrire    =





sachant que                         = x                    donc on en déduit que  =50





On peut écrire que        x  =





Calcul de    :      on ne peut pas donner directement le résultat ,il faut faire l’ensemble des opérations sous la racine, afin de n’avoir qu’un nombre , il nous sera possible alors de calculer la racine de ce nombre.



Calculs :  402 = 1600   ;   302 = 900 ;   1600+900 = 2500

on peut écrire l’égalité suivante : =      ;   on calcule : = 50




CONTROLE :

a ) Qu ‘appelle -t- on « grandeur » ?

b)  Qu’appelle- t- on « carré  d’un nombre » ?

c)  Comment reconnaît- on l’hypoténuse d’un triangle rectangle ?

I)  Dans quelle est la condition d’application du théorème de Pythagore ?

II) Enoncer le théorème de PYTHAGORE :

III) A partir de l’énoncé précédent mettre sous forme d’une  égalité mathématique avec comme figure géométrique  le triangle suivant :






























































IV ) Soit l’égalité mathématique :  a2 = b2 + c2



trouver « a = »   puis « b = »  et « c = »  par transformation de l’égalité , indiquer les étapes successives.



V )  Soit  DF2 = DC2 + CF; trouver DF ; DC ; CF par transformation de l’égalité  ( indiquer les étapes successives).


EVALUATION :

Niveau  référentiel  (niveau V) ( si ?  SOS Cours)

Compléter le tableau

py1



Triangle 1

Triangle 2

Triangle 3

Triangle 4

Triangle 5

   a



37 cm



0,65 m

 295 mm

    b

450 mm

35 cm

45 cm



2,36 dm

    c

600 mm



280 mm

0,33 m























Série II

N°1

py1

Données :

Résolution  :

BA = 108 mm



CA = 45 mm



Calculer :



« a » = ?





N°2



Données :

Résolution  :



py2

DF =  127 mm



DE =  156 mm



Calculer : FE  = x   ; à 0,1 mm prés









N°3



Données :

Réponse :



py3

CA  = 74 cm



CB = 24 cm



Calculer  AB.











Données :

Réponse :



py4

NM  = 13,75 cm



NT = 11 cm



Calculer  TM











N°5

Application : Diagonale d’un rectangle

Données :

Résolution :



py7

AB = 170 cm





BC = 95 cm

Calculer AC = « d »  ( à 0,1 cm prés.)






N°6

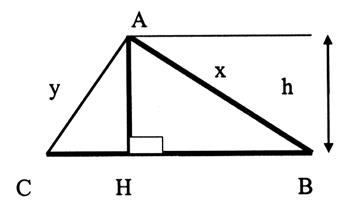

Triangle quelconque :

Données :

Résolution :



py8

CB = 114  cm



HB = 71 cm

« h »  =  83 cm

Calculer :



AB = x    ( à 1 mm prés)



AC = y  (à 1 mm prés)



N°7

La diagonale d’un carré

Données :

Résolution



py9

BC =  32 dm





En déduire  la valeur de AB ; CD ; AD.



Calculer BD  ( = d)  à 1 cm prés.

7 b

++

Etudier le cas où  AB = 1 dm   : d = racine de 2





N°8

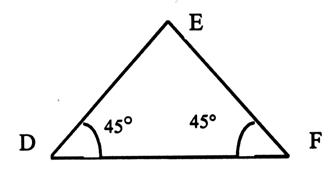

Le triangle  rectangle  isocèle

Données :

Réponse :



py6

-Calculer l’angle E :



-Quelle est la nature du triangle ?



-DE = 160 cm

En déduire  EF

Calculer DF









8 b

++

Calculer  DE si  DF  est égal à   6 cm





N°9



Données :

Réponse :



py5

Sachant que DC = 31 m



CB = 33 m   et  BA= 56 m



Calculer  AC  ( à 0,1 m prés)







N°10



Données :

Réponse :



pyt9c

En déduire l’angle C



Que peut -on dire du triangle ACB , au regard du triangle ADB ?



Quelles sont les valeurs des angles :

A CB   =   ; D C A  =    ; C D A  =

CAD    =





10 b

+++

On donne AC = 60 , calculer la valeur de AB puis BC







11°) Calculer  B’ H :



Le triangle est -il isocèle ou équilatéral ?

prismesectiona













3°) Autres séries d'exercices

Calculer la longueur « x »

S41

4°)

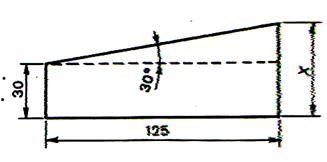

Calculer la longueur « x »

S42

5°)

Calculer la diagonale d’un cube de 1 m d’ arête .



6°)

Calculer la diagonale d’un parallélépipède  rectangle ayant pour dimensions 7 ; 8  et 10 cm .



7°)

Calculer la diagonale d’un carré de 2,5 dm de côté



8°)

Calculer la longueur  de AB

S34

9°)

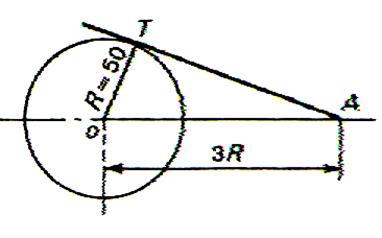

Calculer la longueur de la tangente AT (côtes en mm )



S35













INTERDISCIPLINARITE :



Dans le bâtiment : pour effectuer un pavage dans une pièce .





Ce procédé permettant de tracer une droite perpendiculaire  par exemple pour le pavage d’une pièce.

( les murs n’étant  pas eux mêmes perpendiculaires )



On mesure AB = 6O cm sur la règle 1 , qui sert de base , puis on mesure AC = 80 cm sur la règle 2 , et on déplace la règle 2 de façon que BC mesure 1m.

Les deux bords AB et AC forment un angle droit.



perpapp2

Remarques : Sur une surface plus réduite , on pourrait porter

       AB = 6 cm AC = 8 cm ; il faut que BC mesure 10 cm .

Ou AB = 3 cm AC = 4 cm ; il faut que BC mesure 5 cm .

Ou AB = 12 cm AC = 16 cm ; il faut que BC mesure 20 cm .



Voir aussi  la « corde à 13 nœuds ».


PROBLEMES DIVERS :

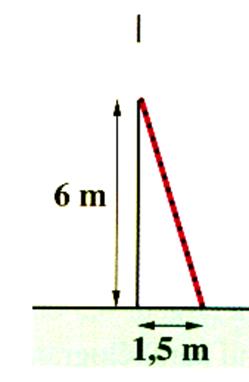

N°1 : Quelle longueur doit mesurer une échelle pour atteindre une fenêtre située à 6 m. Si on lui donne 1,5 mètres de pied ?

pyta2

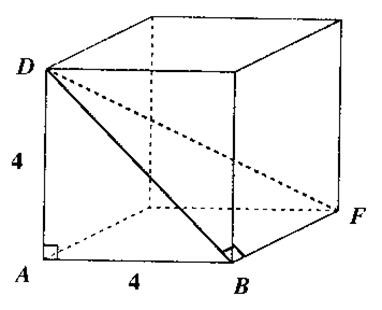

N° 2 : Calculer la diagonale du cube au dixième près.







Réponse :

  DB »  5,7

DF »  6,9



3°) Autres séries d'exercices

Calculer la longueur « x »

S41

4°)

Calculer la longueur « x »

S42

5°)

Calculer la diagonale d’un cube de 1 m d’ arête .



6°)

Calculer la diagonale d’un parallélépipède  rectangle ayant pour dimensions 7 ; 8  et 10 cm .



7°)

Calculer la diagonale d’un carré de 2,5 dm de côté



8°)

Calculer la longueur  de AB

S34

9°)

Calculer la longueur de la tangente AT (côtes en mm )



S35













INTERDISCIPLINARITE :



Dans le bâtiment : pour effectuer un pavage dans une pièce .





Ce procédé permettant de tracer une droite perpendiculaire  par exemple pour le pavage d’une pièce.

( les murs n’étant  pas eux mêmes perpendiculaires )



On mesure AB = 6O cm sur la règle 1 , qui sert de base , puis on mesure AC = 80 cm sur la règle 2 , et on déplace la règle 2 de façon que BC mesure 1m.

Les deux bords AB et AC forment un angle droit.



perpapp2

Remarques : Sur une surface plus réduite , on pourrait porter

       AB = 6 cm AC = 8 cm ; il faut que BC mesure 10 cm .

Ou AB = 3 cm AC = 4 cm ; il faut que BC mesure 5 cm .

Ou AB = 12 cm AC = 16 cm ; il faut que BC mesure 20 cm .



Voir aussi  la « corde à 13 nœuds ».


PROBLEMES DIVERS :



N°1 : Quelle longueur doit mesurer une échelle pour atteindre une fenêtre située à 6 m. Si on lui donne 1,5 mètres de pied ?

pyta2





N° 2 : Calculer la diagonale du cube au dixième près.







Réponse :

  DB »  5,7

DF »  6,9

pyta3

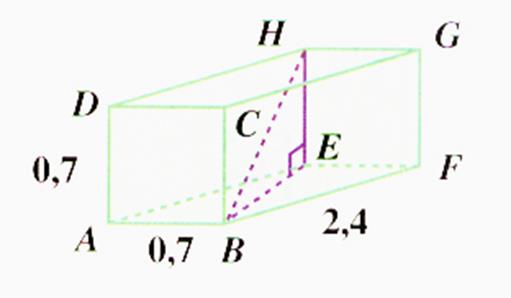

N°3  Calculer la longueur de la diagonale  du segment BH , au dixième près.

pyta1



N°4 : Le cube à 5 cm d’arête.

Calculer BA , AC et BC.

Quelle  est  la nature du triangle BAC. ?

pyprism3









N°3  Calculer la longueur de la diagonale  du segment BH , au dixième près.

pyta1



N°4 : Le cube à 5 cm d’arête.

Calculer BA , AC et BC.

Quelle  est  la nature du triangle BAC. ?

pyprism3
