 Représentation des solides prismatiques parallélépipédiques ; parallélépipède rectangle .







Représentation d’un plan en perspective .















TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte









COURS







Représentation d’un plan en perspective :

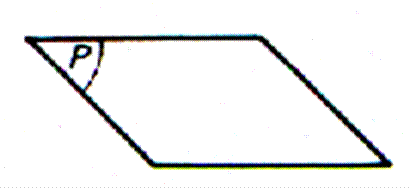

Le rectangle vu en perspective  est un quadrilatère parallélogramme.

Nota : la représentation d’un rectangle en perspective est très rarement un rectangle.









Par convention : La position du « rectangle » dans l’espace sera défini par l’orientation de « certaines »  droites par rapport au bord de la feuille ( horizontale)  .Un rectangle peut représenter une face vue de front ;horizontalement ou de profil .

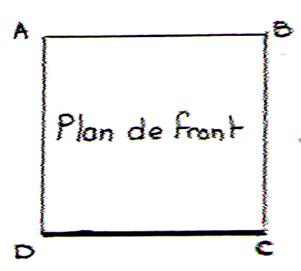

Exemple : rectangle vu verticalement de front.

plan 1

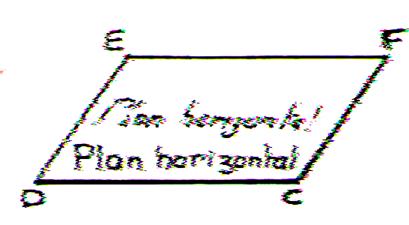

Exemple : rectangle vu horizontalement.

plan2





Exemple : rectangle vu verticalement de profil :

plan3





Un plan de front sera représenté par un rectangle







Rappels des principales perspectives utilisées en géométrie pour représenter un solide :

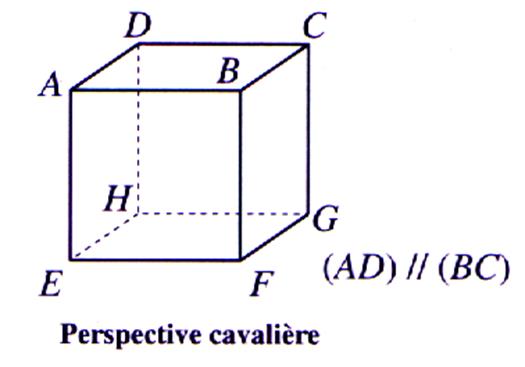

Perspective cavalière :





Le carré ABFE est tracé en vrai grandeur ;les arêtes AD ; BC ;FG et EH (cette arête est tracé , par convention ,en pointillé parce qu’elle est cachée) sont parallèles .

Les arêtes AB ;DC ; EF ; et HG sont  parallèles  entre elles ., il en est de même pour les arêtes AE ;DH ;CG ; BF.

Les arêtes EH ; DH ; HG ; sont les arêtes cachées ;elles  apparaissent en « transparences ».

( pour avoir une idée ,voir un aquarium ).



perspec2





La perspective      Dite : « axonométrique »

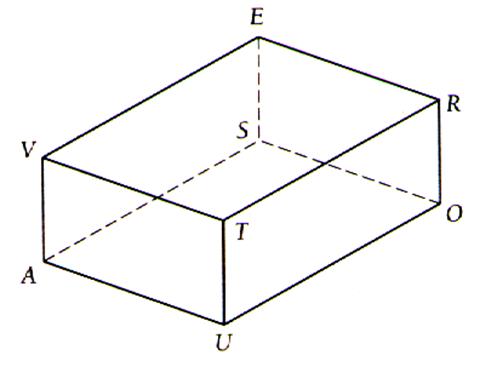

Exemple d’un parallélépipède rectangle       ( prisme) vu en perspective axonométrique.



planperp





Le tétraèdre :

Il possède 4 faces .





Exemple de la perspective d'un tétraèdre .



esp4




















TRAVAUX AUTO FORMATIFS.





CONTROLE :



Nommer les deux perspectives .



EVALUATION



Représenter un prisme droit ( boite d’allumettes) en perspective cavalière et axonométrique .





















INTERDISCIPLINARITE : volume des prismes droits
