DOSSIER : le cercle trigonométrique









PARTIE 1   :







1°) Rappel : la valeur angulaire d’un arc de cercle  peut s’exprimer en degré , grade ou radian.











2°) GRADUATION du cercle trigonométrique :











3°)  Valeurs caractéristiques du  cercle trigonométrique .











PARTIE 2  :







1°)  LE CERCLE « trigonométrique » :   SENS « positif ».











2°)  CERCLE TRIGONOMETRIQUE     :  définition











3° )  Découverte des relations trigonométriques  dans le premier cadran du cercle .











4°)  Axe des sinus :











5°) Axe des cosinus :











6°) En résumé :  caractéristiques du cercle trigonométrique











7°) Conventions : Désignations des axes de coordonnées : ( sinus ;cosinus ;tangente ;cotangente)











8°)   Tangente et cotangente :











9°) Remarque…….



























TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité :





Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte









COURS







PARTIE 1   :

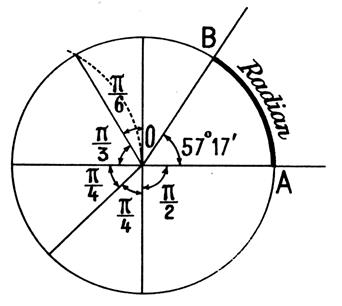

1°)   Rappel : la valeur angulaire d’un arc de cercle  peut s’exprimer en degré , grade ou radian.

75

Les radians sont souvent utilisés pour exprimer une vitesse  de rotation.

Ainsi un point d’un disque qui fait un tour en 1 seconde , on dit qu’il tourne à la vitesse  de  2  p  radians  par  seconde    .

212b

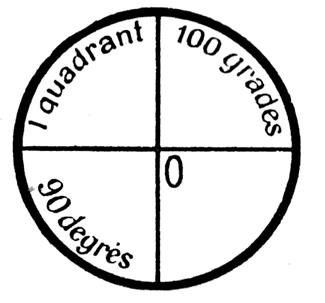

81

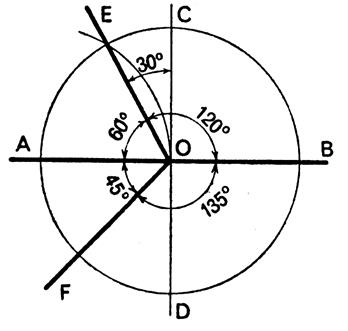

Placez le   dans le dernier quadrant

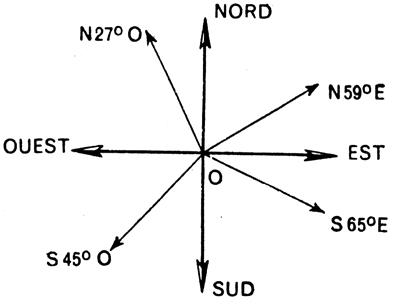

Application : l’orientation (voir la boussole)



88





2°)  GRADUATIONS du cercle trigonométrique :











 Ci-dessous vous remarquerez les graduations  exprimées en degrés et  les correspondants en radians .

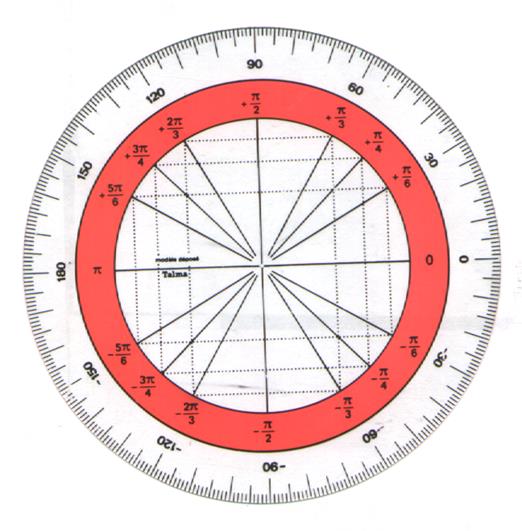

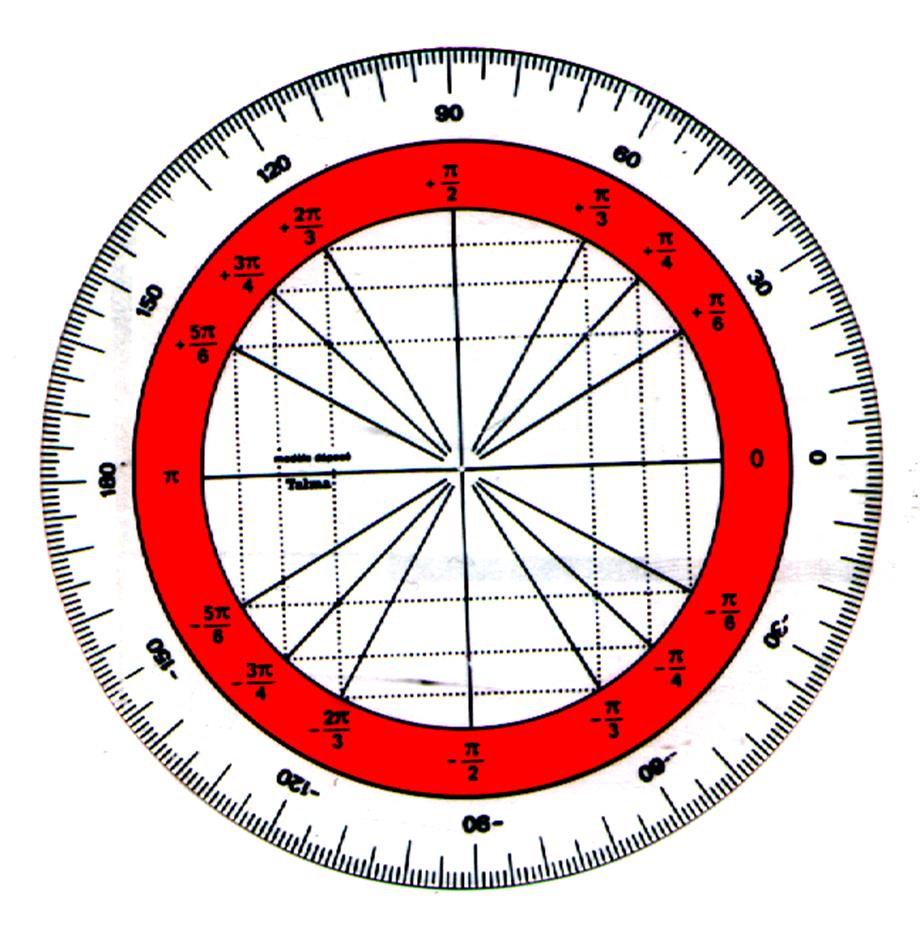

Exemple de graduations du cercle  « en degré » et « en radian »

rapport2





3°)  Valeurs caractéristiques du  cercle trigonométrique :














Pour un arc en : Degrés

Correspond en  Grade

Correspond en Radian

Pour une Rotation de:

360°

400 grades

2p

1 tour



180°

200 grades

p

½ tour



90°

100 grades

¼ tour

45°

50 grades

1/8 tour

30°   =

 : 3 =

1/12 tour

60°







120° = 90° + 30°

100+ =

+= =

¼ tour + 1/12 tour =

1/3 tour









Et plus encore !!!!!!

Ces informations sont utilisées en cinématique et en dynamique.













135°







150°









180°





p





210°





-





225°





-





240°





-





270°





-



300°







315°



-





330°





- : 3 =-







PARTIE 2   :







1°)  LE CERCLE « trigonométrique »

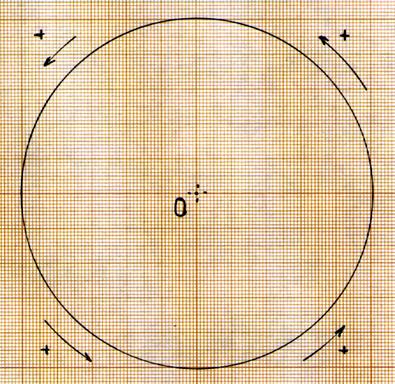

Par convention :      SENS « positif » :













Considérons un point se déplaçant sur la circonférence du cercle : par convention on dira que le point se déplace dans le sens positif « + » si son déplacement s’effectue dans le sens inverse du sens des aiguilles du montre .





Ou dans le sens inverse de la rotation de la terre.



c2







Par convention on a déterminé  qu’il y aurait  un sens de rotation positif ou négatif.

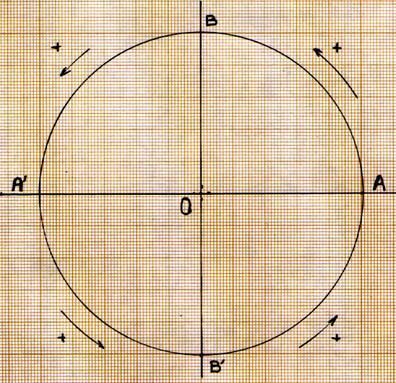

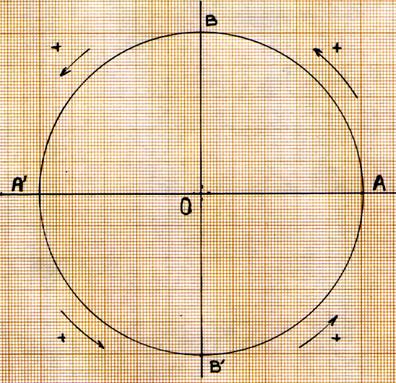

CERCLE TRIGONOMETRIQUE :  définition



Soit un  repère orthonormé           on appelle  « cercle trigonométrique »    le cercle de centre O , de rayon  R = 1 , qui contient les points  A ( 1 ; 0 ) B (0 ;1 ) A’ (-1 ;0 ) B’ (0 ; -1 )





Le point fixe A est choisi pour origine  des arcs et le rayon OA pour origine des angles au centre .

c3



















3° ) Découverte des relations trigonométriques  dans le premier cadran du cercle .











Activité 1    : recherche de la valeur numérique du sinus ou cosinus d’un angle

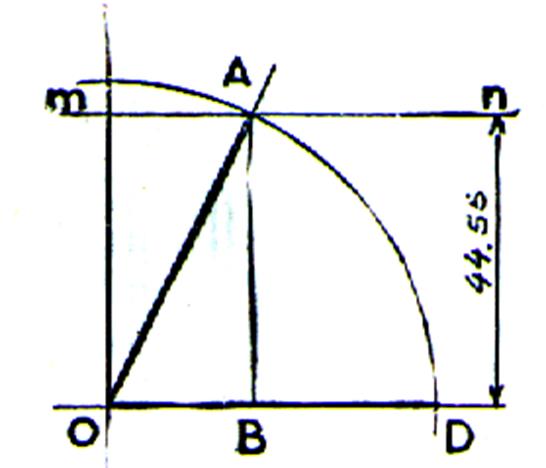

Tracez   un triangle rectangle :

             Dont l’hypoténuse OA mesure  100 mm :

On considère l’angle «  »

Mesurer AB : =

Mesurer OB : =

Diviser AB par 100 =

Diviser OB par 100 =



angltrigotracé





On dit que         est la valeur du cosinus de l’angle    .



  ( la valeur numérique du cosinus  doit être un nombre décimal avec trois chiffres après la virgule )



On dit que       est la valeur du sinus de l’angle

  ( la valeur numérique du sinus doit être un nombre décimal avec trois chiffres après la virgule )







Activité 2





                          « Lecture dans la table de trigo.» : recherche de la valeur  en degré d’un angle à partir de la valeur numérique du sinus ou cosinus :











( ici accès aux tables de trigonométrie )











voir  après du calcul   de       ; voir  à quel angle correspond la valeur du cosinus «      » ?:



ensuite :   complétez la phrase suivante :

le nombre      correspond au cosinus de l’angle :……………...







voir à quel angle correspond la valeur du sinus «     » ? :

complétez la phrase suivante :

le nombre     correspond au sinus de l’angle :………………...







Pour étudier  la suite , il faut vous concentrer



















.



.

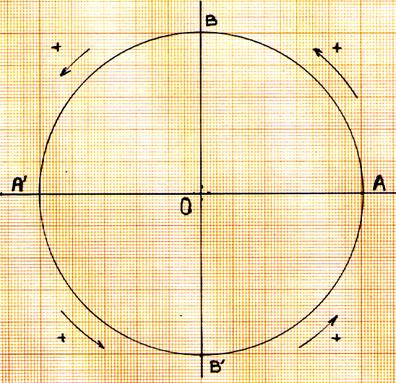

4°)  Axe des sinus :



y



M


Soit un point M sur le cercle de rayon de valeur  « 1 » :

On appelle « q » l’angle AOM :



Et





Conclusion,  on appelle :

l’axe  « BOB’ » l’axe des « sinus » .

c3



5°)  Axe des cosinus :



x



M


Soit un point M sur le cercle de rayon de valeur « 1 » :

On appelle « q » l’angle AOM :





conclusion : on appelle A’OA l’axe des cosinus.

c3







6°) En résumé :  caractéristiques du cercle trigonométrique







1°) sur un cercle de centre (O) choisissons :

-  un point fixe A pour origine des arcs  , et le rayon OA pour origine des angles au centre .

-         nous choisissons un sens positif de rotation  qui sera le sens inverse des aiguilles d’une montre.

-         Une unité d’arc ( ou d’angle) en degré ou grade .

-         Se rappeler que  p désigne l’angle plat.

-         Tout point M du cercle sera déterminé par la valeur de l’arc AM

Et tout rayon par l’angle AOM = q qui s’appelle « angle polaire » de M.



c3

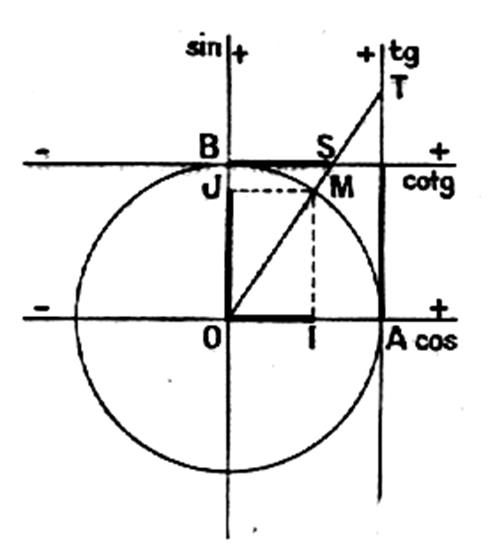

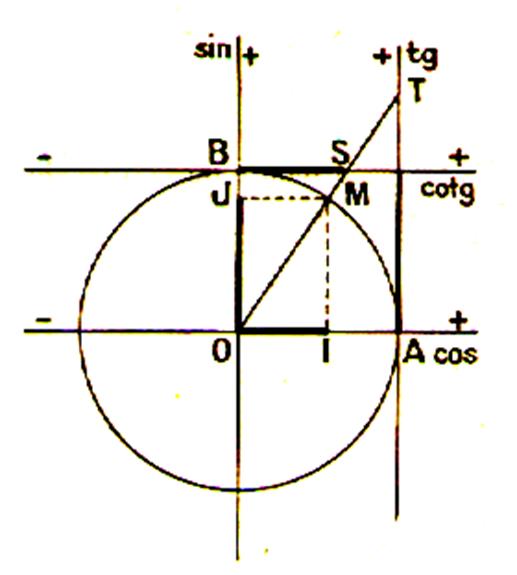

7°)   Conventions : Désignations des axes de coordonnées :













-  AXE des COSINUS :

Le diamètre du cercle passant par O et aboutissant à  A  , avec le sens positif de O vers A , s’appellera « axe des cosinus ».



-  AXE des SINUS :

Le diamètre  du cercle passant par O et aboutissant à B , en direction et en sens ,obtenu en faisant tourner l’axe précédent de  +   (soit :  + 90°) , s’appellera « axe des sinus ».



Sur chacun de ces axes , l’origine est le centre « O » , et l’unité de longueur est obligatoirement le rayon du cercle .



- AXE des TANGENTES :

La tangente au cercle au point A sera orientée comme l’axe des sinus avec origine la point A.



-  AXE des COTANGENTES :

La tangente au point B sera orientée comme l’axe des cosinus , avec « B » comme origine.



Sur ces deux axes ‘aussi’  , l’unité de longueur sera le rayon.

c1











Cosinus et sinus d’un angle :

Soit M un point du cercle  défini par l’angle AOM = q



Le rayon se projette sur les deux axes de coordonnées en « I » et « J » , on appelle :



« Cos  q » le nombre mesurant l’abscisse  « » ,par rapport au rayon ;   «  »  lire mesure algébrique de OI  )



« sin  q » le nombre mesurant l’ordonnée «    » ,par rapport au rayon ;  «   »  lire mesure algébrique de OJ)











8°)   Tangente et cotangente :















Les prolongements de OM coupent l’axe des tangentes et des cotangentes  en « T » et en « S » ;

On appelle

Tangente d’un angle téta  :

 « tan q » le nombre mesurant le segment «   »  par rapport au rayon.



( activité : tracez le segment AT )



 Cotangente  d’un angle téta  :

 « cotan q » le nombre mesurant le segment «  »  par rapport au rayon.



( activité : tracez le segment BS )



c1











Remarques :











Si l’on mesure le rayon R , et les segments OI ; OJ ; AT et BS avec la même unité « étrangère » à la figure  , par exemple en millimètres, les quatre nombres trigonométriques de l’angle q sont des rapports algébriques :













 ;



























TRAVAUX AUTO FORMATIFS.


CONTROLE :



Tracer un cercle trigonométrique , placer l’axe des sinus et des cosinus .



EVALUATION

1°) Tracer un cercle trigonométrique , placer un point M dans le premier quadrant . tracer les mesure algébriques du sinus , cosinus , tangente, cotangente.

2°) Tracer un cercle trigonométrique , placer un point N  dans le deuxième quadrant . Tracer les mesure algébriques du sinus , cosinus , tangente, cotangente.

3°) Tracer un cercle trigonométrique et placer dessus  les valeurs suivantes

Degrés

Grade

Radian





360°

400 grades

2p

1 tour



180°

200 grades

p

½ tour



90°

100 grades

¼ tour

45°

50 grades

1/8 tour

30°   =

 : 3 =

1/12 tour

60°





120° = 90° + 30°

100+ =

+= =

¼ tour + 1/12 tour = 1/3 tour

135°





150°





180°



p



210°



-



225°



-



240°



-



270°



-



300°





315°



-



330°



- : 3 =-
