Obj : ANGLE et sa MESURE : le rapporteur

TOUT NIVEAU

    Géométrie :  DOSSIER : Plan sous ensemble de plan /  II/  Objectif cours 10

Pré requis:

Les instruments de mesure des angles



Le degré :origine 3D Diamond

3D Diamond

ENVIRONNEMENT du dossier:

Index warmaths

Objectif précédent

1°) les angles  Sphère metallique

Objectif suivant :

)Les unités d’angle

2°) les instruments

tableau a voir u



liste des cours disponibles sur « l’angle ».









DOSSIER:     LE RAPPORTEUR d’angles pour les « degrés » et ou « grades »









1°)  SECTEUR ANGULAIRE





2°)  LE RAPPORTEUR





3° ) Mesure d’un angle





4° )  Modèles de rapporteurs :





5°) RAPPORTEUR et les divisions en degrés ; minute , seconde .. :





6°) L’angle et son « complémentaire » et son « supplémentaire »













TEST

    FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte

















COURS













1°)  SECTEUR ANGULAIRE.







L'intersection des deux demi plans  forme un secteur angulaire aigu







Info plus sur : arc et corde  Boule verte







L’angle est une portion de plan

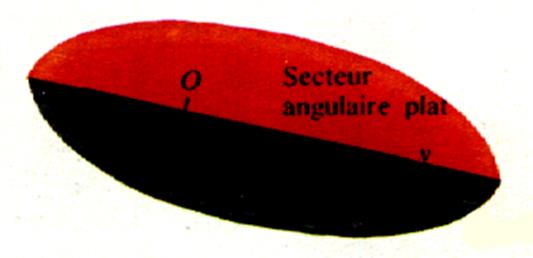

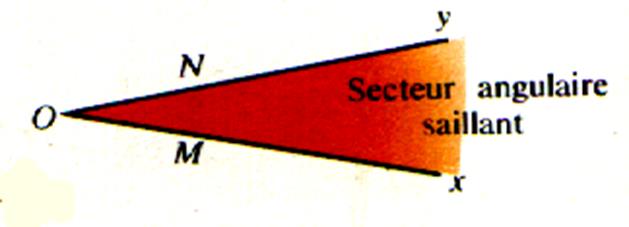

2°) le secteur angulaire





pos6

pos7























2°) LE RAPPORTEUR







Mesure approximative d’un angle à l’aide d’un rapporteur.

L’instrument de mesure d’un angle est un RAPPORTEUR :

Le rapporteur est un demi – cercle de métal ou de plexiglas divisé en degré , qui sont eux – mêmes souvent divisé en demi – degrés.

Pour plus de commodité , ce rapporteur  porte généralement deux graduations en sens inverses.

Il est gradué en « degré » ou en « grade »



Les capacités de mesures d’un rapporteur est généralement limité à 180°. ou 100 grades

 (Ce qui correspond à  la mesure d’un angle plat.)

Précision d’un rapporteur: la précision d’un rapporteur sera de l’ordre de :

         + ou - 30’ (lire :trente minutes) pour les divisions en degrés.

         + ou – 0,5  grades pour les divisions en grades.



Modèles courants :

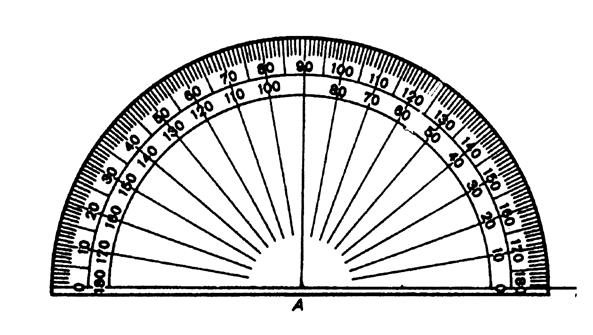

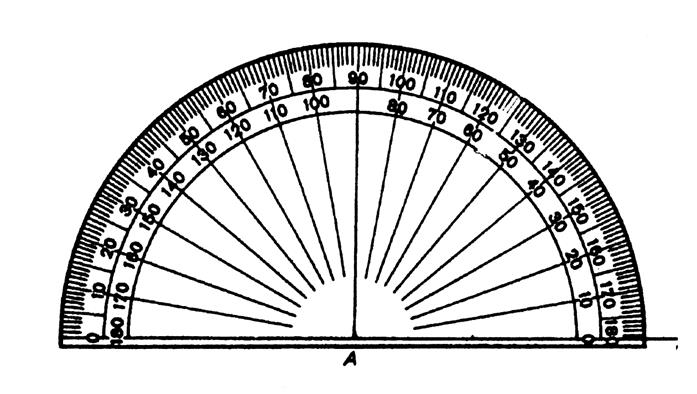

I )   Le rapporteur d’angles gradué en degrés :









·      L’angle plat est divisé en « 180 »  secteurs angulaires égaux.

Rapporteur

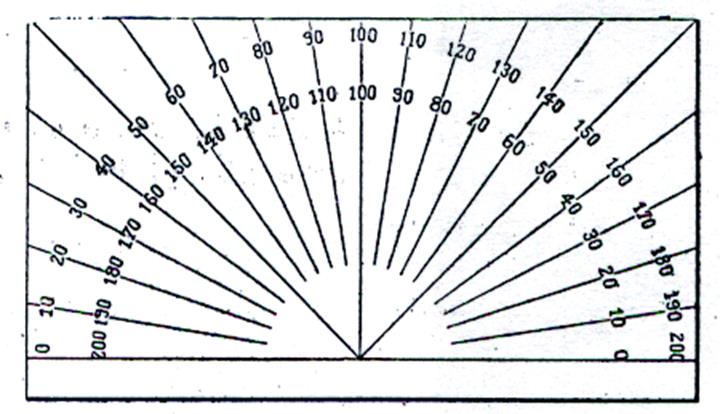

II )  Le rapporteur d’angles gradué en grades :













·      L’angle plat est divisé en « 200 » secteurs angulaires égaux.

graderapport

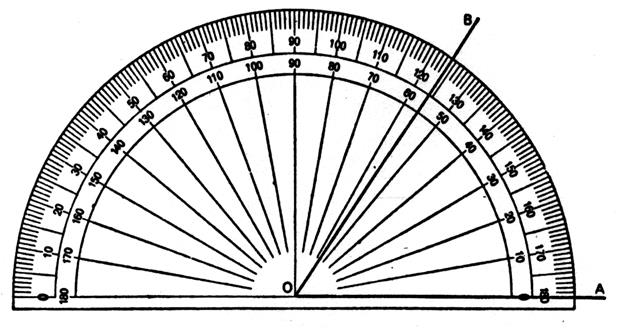

3° ) Mesure d’un angle

Info plus +++





Exemple :









On désire connaître la valeur en degrés de l’angle formé par les demi – droites .

L’angle est  noté :

angrap1

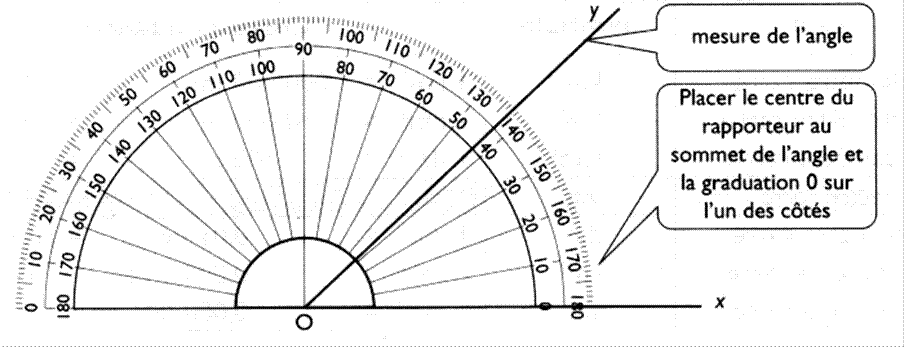

Utilisation du rapporteur :    mesure d'un angle







4° )  Modèles de rapporteurs :













Modèle 1 de rapporteur :

La mesure de l’angle se fait avec un rapporteur  ( l’angle mesuré est compris entre 0° et 180°)



Rapporteur

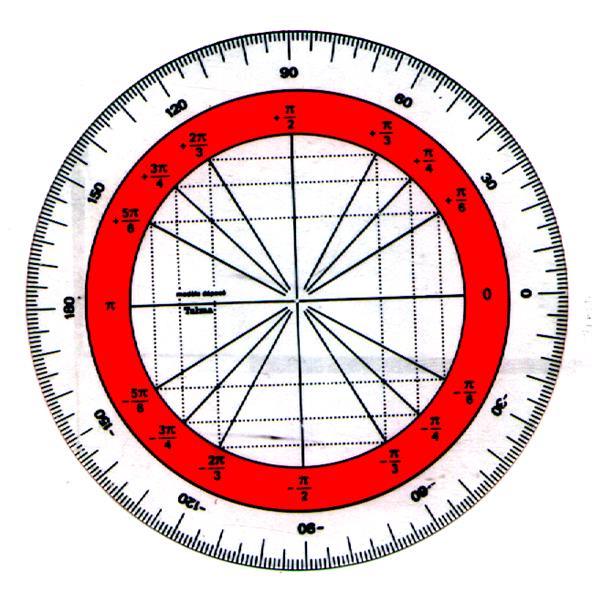

Modèle N°2  de rapporteur :







Dans la « couronne » rouge les graduations sont en « radian ».

Le cercle est divisé en 360 parties égales . Chaque partie représente « un degré » ; le cercle est donc divisé en 360 degrés . (360°)

rapport2





        En statistique ; le cercle représente 100 pour 100 d’une situation (noté 100%)

cer1





Rapporteur et « cercle trigonométrique »

trigocercl













5°) RAPPORTEUR et les divisions en degrés.. :







a)   La division en degrés







Le  point de départ est un cercle



·      CERCLE : on appelle cercle une ligne courbe décrit par un point tournant autour d’un axe ,et restant toujours à la même distance de ce point. (sans s’en éloigner ,sans s’en approcher

·      Le « DEGRE »  Le cercle est divisé en 360 partie égales (ou 360 arcs de cercle) ,chaque partie (arc de cercle ) s’appelle « 1 degré » symbole « 1° »

Un degré est la 360ième partie  de la circonférence d’un cercle.





b ) Les sous multiples du degré :  « Minute » et « seconde »



·      Les degrés sont divisés en « minutes » ,et   les « minutes » sont divisées en « secondes ».



·      Le système de découpage des « degré ;minute ;seconde » est le même que celui utilisé pour découper les « heures ;minutes ;secondes ».







·       DIVISION D’UN  DEGRE en MINUTES :



                     « un degré »   est divisé en 60 parties égales appelées   « minute », le symbole est une « apostrophe » situé en « exposant »  . exemple :  « 25° 30’ » lire « 25 degrés 30 minutes ».



                  La « minute » est la 60ième partie d’un arc de cercle représentant la valeur d’un degré.

·

DIVISION D’UNE MINUTE en SECONDES :



« Une  minute »  est divisée en 60 parties égales appelées   « seconde »,le symbole est une « double apostrophe » situées en « exposant »  .



60''

Lire :  soixante secondes



La « seconde » est la 60ième partie d’un arc de cercle représentant la valeur d’une minute.



Exemple :  « 25° 30’20’’ »

lire « 25 degrés 30 minutes 20secondes».





Remarque :

 La représentation graphique d’un degré , d’une minute et d’une seconde est un arc de cercle.

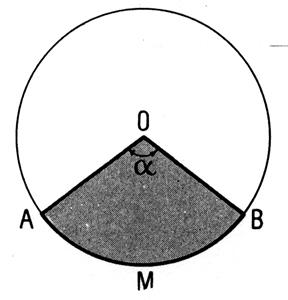

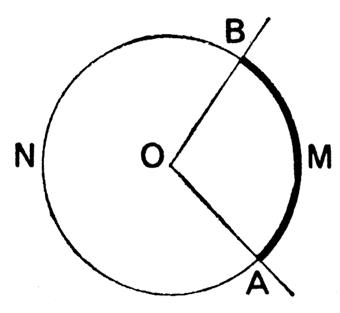

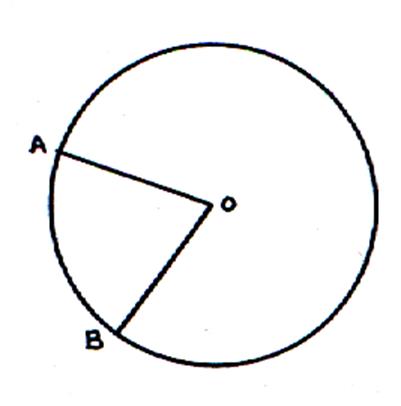

Représentation graphique d’un angle (au centre)  :





                     La représentation graphique d’un angle est un arc de cercle « virtuel »(de centre O ) limité par 2 points appartenant à deux  demi  droites sécantes ayant en commun le point O .





angmesu2

anglcentr





La zone  limitée par AOB est une section angulaire

La section angulaire est limitée par deux droites issues d’un même point.

 Chaque ½ droite [O A.....) et  [O B....) passe par le point  ( A et B ) se trouvant sur l ’ arc de cercle et limitant le secteur angulaire (de A à B)







6°) L’angle et son « complémentaire » et son « supplémentaire »







La mesure de l’angle se fait avec un rapporteur  ( l’angle mesuré est compris entre 0° et 180°)si l’unité choisie est le degré.

Ici l’angle mesuré est de 35 ° ; son complémentaire est de 55 ° et son  supplémentaire est de 180-35 = 145° ,

angmesur1











REMARQUE :   concernant la précision de la mesure d’un angle

INFO PLUS ++++





·      Le rapporteur n’est pas un instrument de précision , il permet de mesurer un angle à un demi – degré près tout au plus ;

·      Les arpenteurs géomètres , les ingénieurs , les marins , les astronomes utilisent pour la mesure des angles des appareils plus précis ( goniomètres , théodolites , sextants , etc …) qui permettent de mesurer un angle à 1 seconde près .







Activités : Utiliser le rapporteur et mesurer les angles.



Mesurez les angles –vérifiez lorsque la valeur est connue……





89

110













212b

23a













23b

24













25a

82













66

78













78

trsembllab4


















TRAVAUX AUTO FORMATIFS.



CONTROLE

Qu’est qu’un rapporteur : ?

Qu’est ce qui le caractérise ?



EVALUATION :

Reproduire la figure :

Mesurer l’angle BOA ; l’angle COB ; l’angle COD ; l’angle DOB , ; l’angle COA .

perpac2







                               Construire un rapporteur : tracer un cercle de rayon  ( exemple : 10 cm )   est  le graduer  en degré (avec le plus d’intervalles possible)  : (voir le tracé de angles  caractéristiques)
