DOSSIE DIVISION D’ UN  SEGMENT  ou D’UNE DROITE EN « n »SEGMENT EGAUX























1°)  Division d’un segment en deux parties égales







2°) Division d’un segment en parties égales







3°)  Division  d’un segment en 10 parties égales :







4°)  Autres méthodes pour  Découper un segment en 2 ; 4 ; 8 ; ….parties égales ; ( nombre paires)









Partager un segment de droite  AB en 4 ; 8 ; 16









Une division en trois ! ! ! ! ! !









Des Fractions de droites







5°)  Applications

Autres tracés utilisés par différentes professions : Ebénistes ; chaudronnier ;

































TEST

 Filescrosoft Officeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte











COURS :



Un segment de  droite peut être divisé  en deux ou plusieurs parties égales.





Plusieurs méthodes peuvent être utilisées .





1°)  Division d’un segment en deux parties égales





:recherche du milieu d’un segment  :

-        par calcul : diviser la longueur du segment par deux .reporter à la règle.

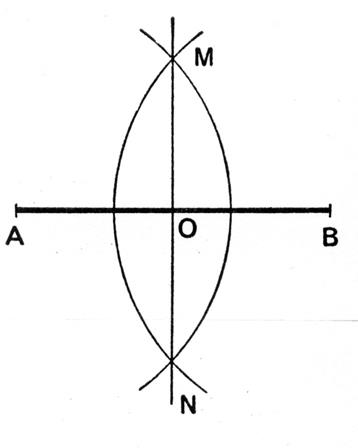

-        En traçant   la médiatrice du segment.

Voir « médiatrice » d’un segment Filescrosoft Officeverte

207d



  2°)  Division d’un segment en parties égales  ( 5 ) .

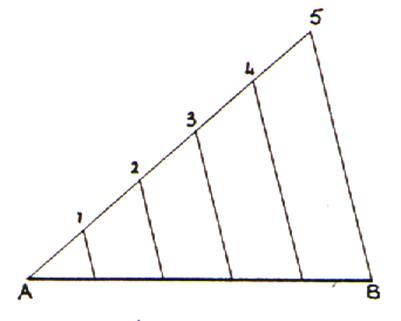

Par le théorème de Thalès



Procédure :

 tracer le segment AB que l’on doit diviser.

Tracer un segment de droite oblique à AB.(segment à numéroter)

Avec un compas tracer cinq segments  égaux  .(ouverture de compas quelconque , mais elle doit rester constante )

Joindre le point extrémité (5 ) au point B  .

Tracer des parallèles  au segment [5 ;B] ; passant par 4 ; 3 ;2 ;1.

AB est divisé en 5 parties égales

drodiv1tha



A partir du tracé précédent on peut diviser le segment en 10 parties égales , il suffit de tracer la médiatrice de chaque fraction de segment .(compliqué)

Remarque : cette méthode peut être utilisée pour diviser des segments en 10 parties égales ; « fractions d’un segment unitaire »







 3°)  DIVISION d’un segment en 10 parties égales :

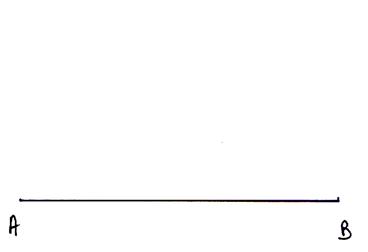

1°)Tracer le segment à diviser

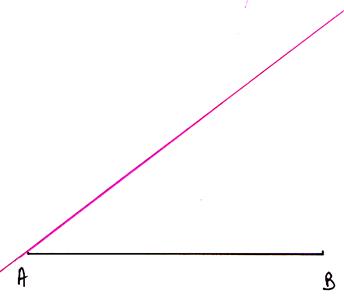

2°)Tracer une droite , sécante  au segment ; passant par A (ou B)



diviseg 1

diviseg 2

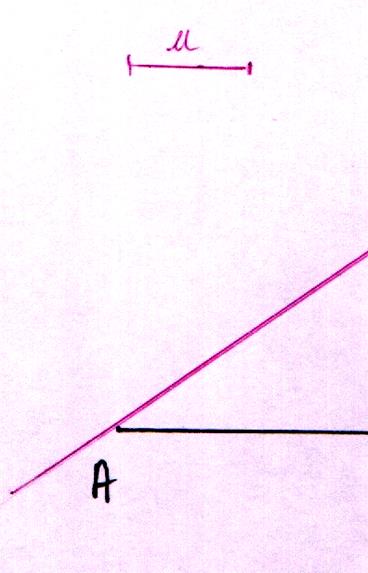

3°) choisir un segment unitaire de longueur  ( pas trop long ; pas trop court ; environ 1 à 2 cm )

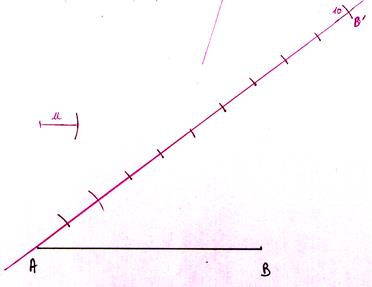

4°) graduer la droite passant par A

(compter 10 graduations)puisque l’on veut diviser le segment en 10)



diviseg 3

diviseg 4

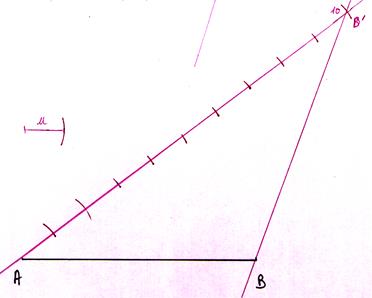

5°) Tracer  une droite passant par B’ et B  .  ( elle est appelée « direction »)

6°)Prendre une équerre et une règle ;placer le bord de l’équerre sur B’B , mettre une règle sur l’autre bord  de l’équerre pour la faire glisser

diviseg 5

divseg1

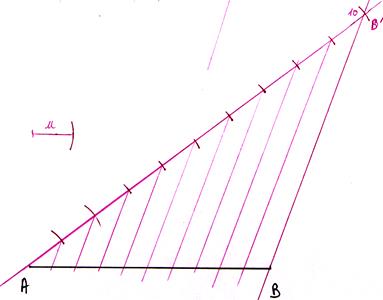

7°) Tracer des parallèles à B’B ; en faisant glisser l’équerre  , ces parallèles passe par les graduations tracées sur AB’

Remarque  1:  L’équerre glisse sur la règle maintenu fixe.

diviseg 6

divseg3




Remarque 2:  On peut dire que chaque point de AB’ sont projetés sur la droite AB ; suivant la direction donnée par B’B

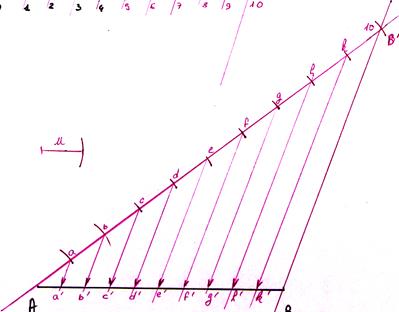

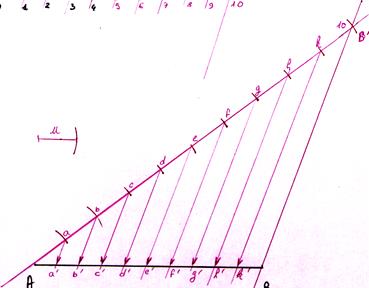

Remarque 3 : chaque point peut être identifié par un nombre ou une lettre

diviseg 7

div 4

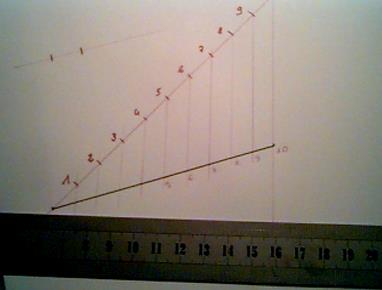

Les parallèles sont entièrement tracées.



On termine la numérotation ;le segment AB est divisé en 10 parties égales.

divseg 5

divseg 6

Remarques 4  :



a)  Ne pas négliger la numérotation

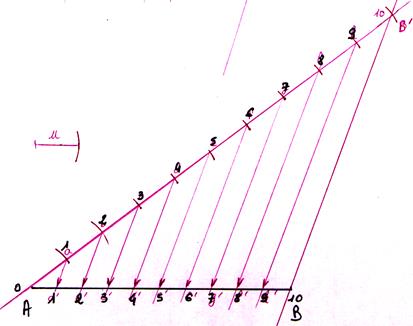

b)  On peut aussi repérer chaque point tracé  par une lettre  ,

diviseg9

diviseg 7

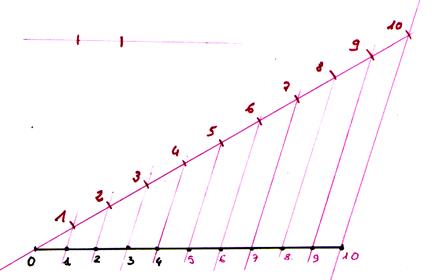

Remarquer que l’inclinaison (angle) entre  le segment et la droite passant par A B’ n’influe pas sur le nombre de graduation et la régularité des divisions du segment AB. ( la longueur de chaque fraction de segment est identique ; cela  peut se vérifier en réglant l’écartement des bras du compas sur une fraction , et en reportant sur chaque division )

diviseg9



divseg7



  Autres méthodes pour  Découper un segment en 2 ; 4 ; 8 ; ….parties égales ; ( nombre paires)

Par les perpendiculaires : Boule verte

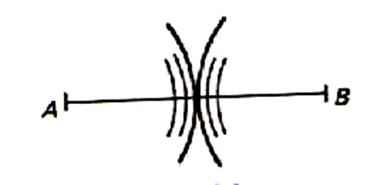

Partager un segment de droite AB en 2 parties égales.

Tracer de A et de B deux cercles de même rayon et choisi assez grand pour que les cercles se coupent en PQ.

Joindre PQ .

Le point M est le milieu de AB et PQ est l’axe de symétrie du segment AB.

divseg2

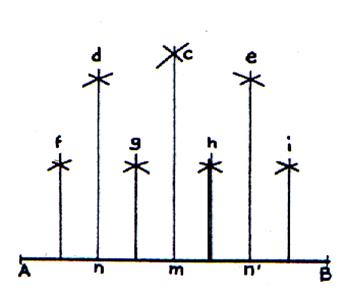

Partager un segment de droite  AB en 4 ; 8 ; 16

Ici le segment AB est partagé en 8 parties égales .

drodiv3

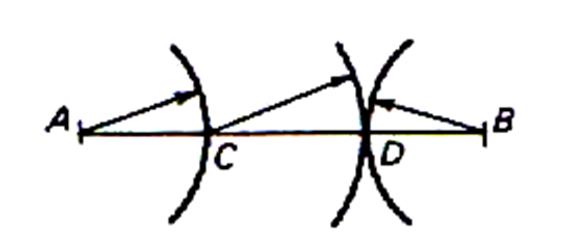

Une division en trois ! ! ! ! ! !

divseg1

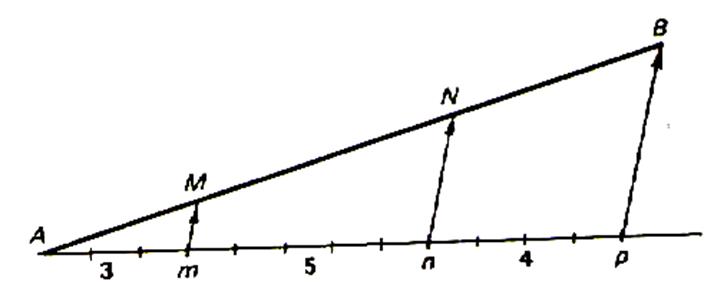

Des Fractions de droites

divseg3

Autres tracés utilisés par différentes professions : Ebénistes ; chaudronnier ; ……

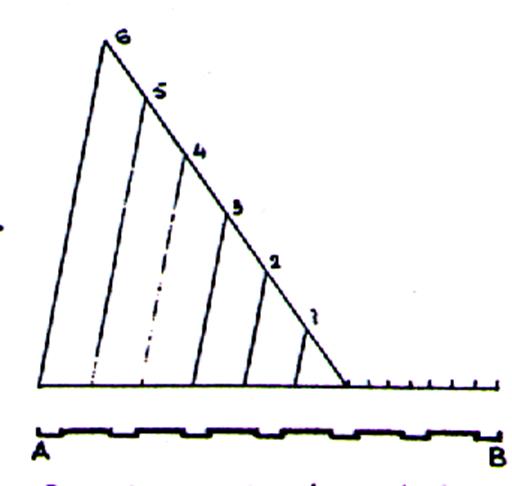

On ne peut prolonger la droite

drdiv4impo

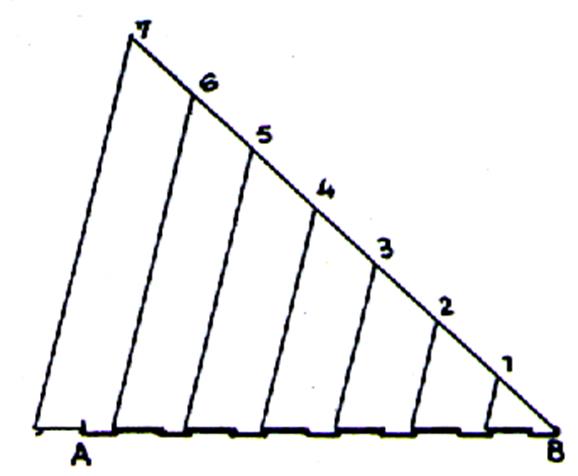

Des intervalles égaux

drdiv4

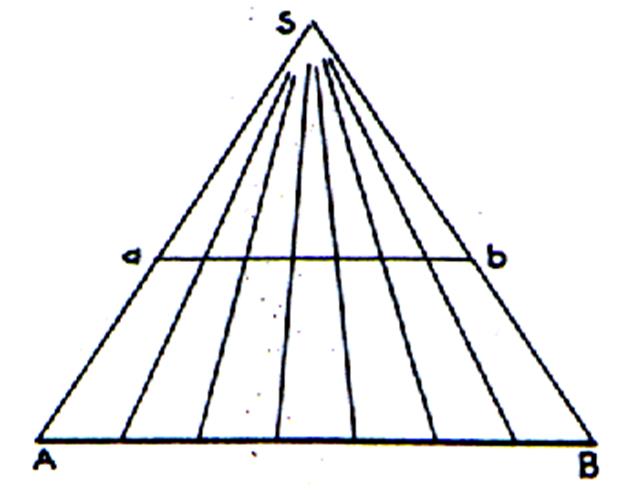

Par faisceau convergent

drdiv2









TRAVAUX AUTO FORMATIFS.



CONTROLE:









EVALUATION:





1°) On se propose , en utilisant la règle et le compas , de partager le segment [AB]  ci – dessous en 7 segments isométriques .





Construction :

Suivre la procédure .

Tracer  une demi-droite [ A x ]



Sur [ A x ] tracer , à l’aide d’un compas, à partir de A , 7 segment isométriques ( de mesure quelconque)



Nommons M; M2 ; M3 ; M; M5 ; M 6 ; M7   les points ainsi tracés sur  [ A x ]



Tracer la droite  ( M7 B )



Tracer les parallèles à  ( M7 B ) passant par les points M; M2 ; M3 ; M; M5 ; M 6 ;



Commentaire : les points d’intersection de ces droites  avec le [ A B ]  partagent   ce segment en sept part égales .



2°) On se propose , en utilisant la règle et le compas  et l’équerre , de partager le segment [AB]  ci – dessous en 7 segments isométriques .
