le nombre d'OR TRAVAUX



 (SOS Cours)

PARTIE 1

Travaux  auto - formatifs:   niveau V .(CAP/ BEP)

sur  LE NOMBRE D’OR

@ ΦCorrigé

TRAVAIL PERSONNEL : De ces travaux, un devoir peut être donné : les exigences et les difficultés à résoudre sont fonction du niveau des objectifs à atteindre.(pré défini par le programme)



I)  Historique et définitions.

ٱ

                    Questionnaire 1



II ) Valeur numérique du nombre d’or.

ٱ

                      Questionnaire 2

                     Activité 1 ;



III ) APPLICATIONS :

ٱ



(@)

A)  Partage d’un segment dans la divine proportion:

ٱ

                    Activité 2 ; activité 3 ; activité 4 ;



B) Construction d’un rectangle à partir des segments

ٱ

-             calcul :  activité 5  activité 6



C ) Construction d’un rectangle à partir d’un carré.

ٱ

-             Activité  7

@info

III )   AGRANDISSEMENT OU REDUCTION DU RECTANGLE D’OR.

ٱ

                  Activité  8 ; activité  9



IV )  LA SPIRALE HARMONIQUE.

ٱ

                  Activité 10

@info

 V ) LE PENTAGONE CONVEXE ET LE PENTAGONE ETOILE.

@inٱfo

                   Activité 11

SUITE  à donner à ce cours: Pour donner un prolongement et assurer un travail en interdisciplinarité, en Art appliqué, on devra traiter de  la « composition selon le nombre d’or ».










I)  Historique  et définitions.

ٱ

QUESTIONNAIRE 1 :





1°) Qui est « Vitruve » ( quelle période) ?



2°)  donner la citation de « Vitruve » concernant   l’obtention du  « nombre d’or »:



3°) de quoi parle - t- il ?



4°) de quelle façon  a - t -  on découvert le nombre d’or ?



5°)  Qui a attribué  les propriétés au nombre d’or ?

.

6°) A partir de quel événement  a -t - on  fait  l’usage de la division au nombre d’or ?( à quelle période ? )



7°) que précise  t - il ? :



8°) A quelles figures géométriques lie - t- on le nombre d’or ?:



9°)  Rechercher les définitions :

 de « pentagone » ; « polygones réguliers » ; « polyèdres » ; Rechercher les figures ou autres dessins.



10°)  Compléter les phrases :

Empreint de mystère, objet de culte tantôt religieux , tantôt magique , le nombre d’or influence la vision ………………………………………….

Chez les Grecs , avec le développement de la géométrie , la secte secrète des pythagoriciens en avait fait ………………………………………………………………………………………………………………………………….

Architectes , peintres et sculpteurs cherchant à renouer avec  ……………….. se sont réclamés de la doctrine …………………des corps cosmiques , ……………………………………….. , et on fait du nombre d’or , « ……………………. », un modèle …………………………………………….



Le nombre d’or correspond à une proportion particulièrement esthétique  appelée « ………………………………… » ; il tient toujours une place importante dans le monde des arts et de l’architecture.

11 °) Quelle est la figure géométrique qui permet  d’approcher et de comprendre  la « divine proportion » ?



12 °)  A quel  format des « peintres » correspond - t-il ?



13°) Trouver des professions ou activités  où l’on utilise le nombre d’or ?





II ) Valeur numérique du nombre d’or.



QUESTIONNAIRE 2 :



A)  Recherche du nombre d’or à partir de la définition :



1°) Par quelle lettre désigne - t - on le nombre d’or , comment la note - t -on  ?



2°) Donner la définition du nombre d’or :

.

     3°) Soit le segment de droite AB et un point M, situé sur ce segment : établir la relation qui permet d’obtenir le nombre d’or :





   4°) Comment s’appelle cette relation ?





 5°) A quelles fractions  peut approché ce rapport ?





Activités : Recherche du nombre d’or :

On prend appui sur la construction de la « divine proportion » :

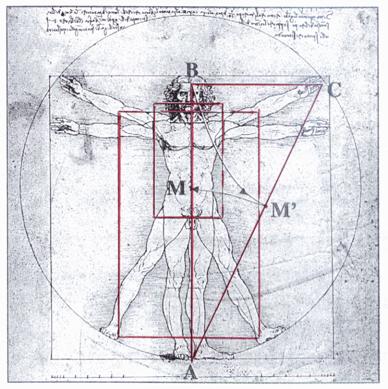

La distance AB entre les pieds et la tête de l’homme présentant les mensurations idéales et dessiné par Léonard de Vinci, est partagée par le nombril « M » dans une proportion correspondant au nombre d’or.

La construction de la « divine proportion » prend appui sur le triangle rectangle ABC  rectangle en « B » tel que :

BC = .



Sur le dessin ci-contre , sont représentés des rectangles dont le rapport entre la longueur et la largeur est égal au nombre d’or ; de tels rectangles sont appelés  « rectangles d’or »



1°)  détermination par le tracé  de la position du  point  « M »  sur la segment AB de telle sorte  que :





Tracer un triangle rectangle semblable à celui de la figure  « ABC », puis, en utilisant le principe de construction indiqué sur celle - ci, placer les points « M’ » et M » . En déduire la valeur approximative du nombre d’or.

 Activité 1 : Relever les longueurs des segments  AB ; AC ; AM ; AM ’  et  calculer le rapport  et le rapport     ;le rapport    et   ;  comparer les résultats et conclure que :. …………………………………………



.



III) APPLICATIONS :





(

A) Partage d’un segment dans la divine proportion:



On donne :

Soit le segment de droite AB et un point M, situé sur ce segment, permettant d’obtenir la relation suivante :



Activité 2 : Calculer   la longueur totale du segment connaissant la plus petite dimension du segment :

Soit MB  = 10 cm ; calculer  AB







Activité 3 : Calculer la longueur totale du segment connaissant la plus grande dimension du segment :



Soit AM  = 10 cm  , calculer AB



.



Activité 4 :Diviser , par tracé ,  un segment  AB  en deux parties , dans le rapport : ; Avec un compas .





B )Construction d’un rectangle à partir des segments





Activité 5 :  On donne la longueur du petit côté d’un rectangle : 12 cm    ; tracer le rectangle dans le format marine.



Activité 6  On donne la longueur du grand côté d’un rectangle : 27 cm    ; tracer le rectangle dans le format marine.



C) Construction d’un rectangle à partir du carrée





Activité 7:  Soit un carré de  9 cm de côté , tracer le rectangle d’or à partir de ce carré .





@info

IV )  AGRANDISSEMENT OU REDUCTION DU RECTANGLE D’OR.



Activité 8:Sur une feuille A3 : tracer le rectangle d’or  ABCD :   22 x 12 cm ; Agrandir ce rectangle , en vue d’obtenir un autre rectangle d’or.



Activité  9 - On trace un rectangle ABCD qui est dans un rapport de  « phi » : 22 x 12 cm

- tracer  à l’intérieur de ce rectangle un autre rectangle d’or .





@info

V) LA SPIRALE HARMONIQUE.





Activité 10:  Sur une feuille de format A4 ; centrer un rectangle d’or de 4,6 x 2,7 cm, à partir de ce rectangle  tracer une spirale harmonique. La plus grande possible.





VI)  LE PENTAGONE CONVEXE ET LE PENTAGONE ETOILE.*





Activité 11:   tracer un pentagone convexe , ( diamètre AB = 10 cm) et a partir du même tracé construire le pentagone étoilé . (noter par une lettre chaque sommet et établir un rapport qui vérifie que «les  rapports des côtés des deux pentagones est égal à « phi » ».
