Obj : ECHELLE

Pré requis :



Perspective :image



Matériels et méthodes



Photographie



Notion quadrillage





Environnement  du dossier



Index  warmaths

Objectif précédent   Sphère metallique

Objectif suivant Sphère metallique

Tableau         Sphère metallique



Liste de cours sur la géométrie plane .





photo_apnDOSSIER  :



   L’ AGRANDISSEMENT et LA REDUCTION .



Partie  :  COMMENT CHOISIR son  Appareil Photo Numérique

Avec la démocratisation du numérique et de ses produits, il est facile de se perdre dans les méandres techniques de ces appareils. Pour bien choisir un appareil photo numérique, il faut connaître son capteur, le stockage des photos, les zooms, le mode vidéo, le transfert des photos et les logiciels photo.

TEST

           FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité                         Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte





Travaux et activités. Niveau VI et V . dos.136





Travaux









COURS



Le quadrillage :

Définition dictionnaire :

« Quadrillage » : Disposition figurant un assemblage de carrés , de losanges

« Quadriller » : diviser en carrés  au moyen de lignes .

Remarques :

l’intersection de deux  traits  « lignes » est   appelé : nœud

voir : dans le langage courant :on confond la ligne et l’interligne . l’«interligne »  c’  est i l’espace compris entre deux traits droits parallèles .(voir les lignes d’écriture du cahiers) et  la « colonne » : la colonne est l’espace ( interligne) compris entre deux traits droits parallèles placés verticalement , ou perpendiculairement à une ligne .L’intersection d’une ligne et d’ une colonne est une « case »



Pour faire un quadrillage il suffit de tracer des droites parallèles et des droites perpendiculaires aux précédentes en respectant la même distance entre chaque droite.

Utilisation des quadrillages :

  L’agrandissement ou diminution de figures   . Info @ pour en savoir plus Þ niveau +

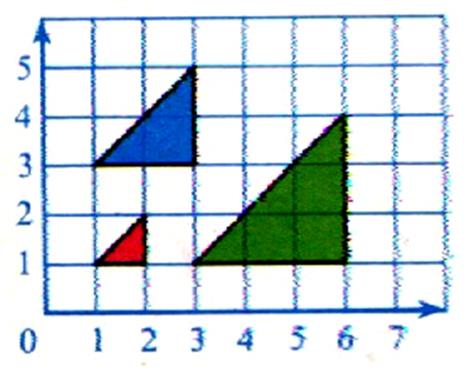

Les dimensions de la figure bleue sont agrandies deux fois par rapport à celles de la figure rouge.

Les dimensions de la figure verte sont agrandies trois fois par rapport à celle de la figure rouge.

Ces trois figures sont semblables.

Les figures rouge et bleue sont des réductions de la figure verte.

e 21

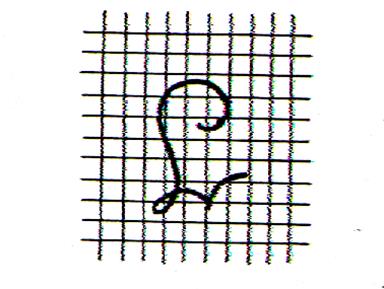

Méthode des « carreaux » pour copier un dessin , pour obtenir un agrandissement ou une réduction d’un dessin.

Elle convient pour les réductions ou les agrandissements de dessins à lignes irrégulières.

Tracer sur le dessin à reproduire un quadrillage .s ou les agrandissements de dessins à lignes irrégulières.

Tracer sur le dessin 1 à reproduire un quadrillage « 1 ».Si on veut , par exemple , en obtenir une réduction  à l’échelle 3/5 du dessin 1, tracer sur une feuille  un autre quadrillage  dont le côté des carrés soit les 3/5 du côté des carrés du quadrillage « 1 » ;

Tracer ensuite les lignes correspondantes aux lignes du dessin à reproduire .

Nota : pour éviter de détériorer le modèle , on emploie quelquefois une feuille de papier calque   sur laquelle le quadrillage est tracé .

e 4

e 5

On peut effectuer un agrandissement ou une diminution d’une image en traçant un quadrillage sur l’image ; sur une page blanche il suffit de refaire le même quadrillage mais en modifiant les dimensions des cases .



AGRANDISSEMENT

(activités )

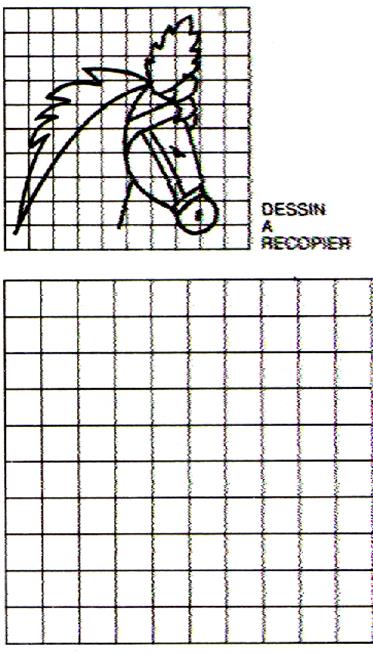

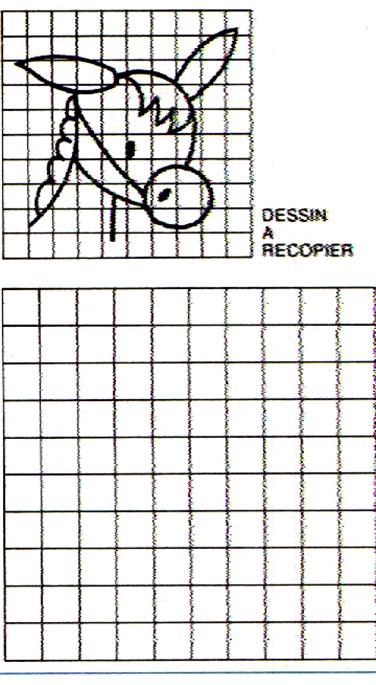

Reproduire les deux dessins

rep13

rep14

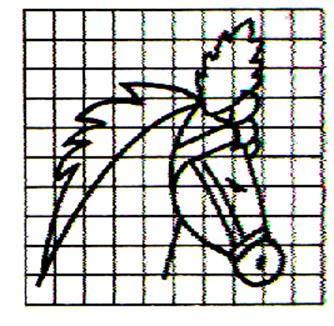

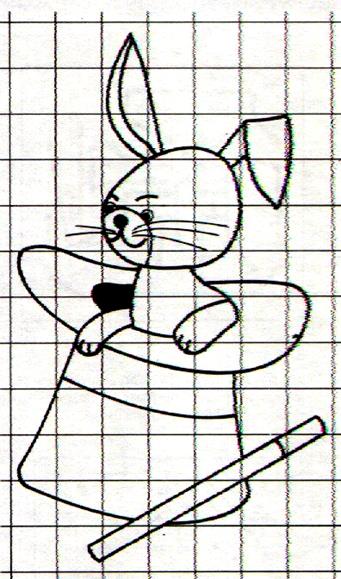

Quadriller ce rectangle : (colonne 10 carreaux maximum ) et reproduire un des deux dessins.













































Reproduire le quadrillage et retracer les lignes  , ( échelle : 1 )

rep10



rep4



rep5





photo_apn



PARTIE  2 :        COMMENT CHOISIR SON APN





Article  paru sur Internet  le 12 / 12 / 2003 :   intitulé « Pixmania  est là pour vous aider dans votre choix. »

Avec la démocratisation du numérique et de ses produits, il est facile de se perdre dans les méandres techniques de ces appareils. Pour bien choisir un appareil photo numérique, il faut connaître son capteur, le stockage des photos, les zooms, le mode vidéo, le transfert des photos et les logiciels photo.


1/ Le capteur et les pixels :

Le capteur d’un appareil photo numérique est son élément le plus important. De lui dépend la qualité globale de l’appareil, mais surtout la définition des clichés pris. La qualité d’un capteur s’exprime en pixels (également en mégapixels). Plus le nombre de pixels est important, plus la résolution de vos clichés, et donc leur qualité, sera grande. A ce jour, la capacité des capteurs débute à moins de 1 mégapixel jusqu’à plus de 6 mégapixels. Les appareils ayant des capteurs de moins de 1 mégapixel sont considérés comme des gadgets et prennent des photos de basse résolution. Il existe également des appareils de plus de 6 mégapixels, et pouvant aller jusqu’à 10 mégapixels. Ces derniers sont principalement utilisés par des professionnels, ce sont des Reflex numériques (appareil avec un boîtier argentique et un système numérique). Les appareils photo numérique les plus répandus ont des capteurs entre 2 (entrée de gamme) et 5 mégapixels (haut de gamme).
Le tableau suivant, donné à titre indicatif, vous donne la taille idéale d’impression de vos photos par taille (Mp ?  Mégapixels ) de capteur.

 Résolution du capteur

 Taille d'impression

 < 1 Mp pas de tirage

 affichage web

 1 Mp

10 x 15 cm

 2 Mp

13 x 18 cm

 3 Mp

20 x 30 cm

 4 Mp

30 x 40 cm

 5 Mp

Agrandissements A2 et +

Il faut savoir qu’un appareil photo numérique ayant un capteur de 5 mégapixels peut prendre des photos en 4, 3, 2 ou 1 mégapixels, mais l’inverse n’est pas possible

2 / Le stockage de vos photos:

• Les cartes mémoire :
La carte mémoire est la pellicule photo de l’appareil photo numérique. Tout appareil photo numérique a un emplacement prévu pour un type de carte mémoire. Certains appareils peuvent fonctionner avec plusieurs types de carte mémoire, mais, dans la plupart des cas, un appareil n’accepte qu’un modèle de carte.
A ce jour, il existe 6 modèles de cartes mémoire :

 Type

 Sigle

 Capacité (en Mo)

 MultiMedia Card

 MMC

8, 16, 32, 64, 128

 SmartMedia

 SM

8, 16, 32, 64, 128

 Memory Stick

 MSA

8, 16, 32, 64, 128, 256, 512, 1 Go

 Secure Digital

 SD

8, 16, 32, 64, 128, 256, 512

 CompactFlash

 CF

8, 16, 32, 64, 128, 256, 512, 1 Go

 xD-Picture

 xD

16, 32, 64, 128, 256, 512

Les photos, pour un évident gain de place, sont compressées, après la prise de vue, par l’appareil photo numérique. Actuellement, les appareils utilisent deux formats de compression : le JPEG (le plus répandu) et le TIFF (format plus professionnel). Le format JPEG permet de stocker plus de photos sur une carte, car son taux de compression est plus important. Toutefois, plus on compresse, plus on perd de la qualité. Le format TIFF, quant à lui, permet de préserver la qualité, mais le poids des photos dans ce format reste lourd, ce qui réduit la capacité de stockage. Le TIFF est donc conseillé pour les recadrages et les agrandissements. Mais, si vous voulez utiliser au maximum la capacité de votre carte mémoire, le JPEG est le format idéal.

Plus la capacité de la carte est grande, plus le nombre de photos enregistrables est grand.
Voici les différentes capacités des cartes et le nombre de clichés stockables par capacité. Ces chiffres sont donnés à titre indicatif.



Nombre de clichés (format JPEG)

 Taille de l'image (en pixels)

 16 Mo

 32 Mo

 64 Mo

 128 Mo

 256 Mo

 512 Mo

 1 Go

640 x 480

150

300

600

1200

2400

4800

9600

1280 x 960

45

90

180

360

720

1440

2880

1600 x 1200

30

60

120

240

480

960

1920

2048 x 1536

20

40

80

160

320

640

1280

3024 x 2016

10

20

40

80

160

320

640





Nombre de clichés (format TIFF)

 Taille de l'image (en pixels)

16 Mo

32 Mo

64 Mo

128 Mo

256 Mo

512 Mo

1 Go

640 x 480

18

36

72

144

288

576

1152

1280 x 960

3

6

12

24

48

96

192

1600 x 1200

2

4

8

16

32

64

128

2048 x 1536

1

2

4

8

16

32

64

3024 x 2016

0

1

2

4

8

16

32

• La mémoire interne :
Certains appareils photo numérique sont équipés d’une mémoire interne. Pour l’instant, cette mémoire reste limitée (16 Mo maximum constaté). Même équipé d’une mémoire interne, un appareil photo numérique a toujours un emplacement pour une carte mémoire. Il est conseillé de toujours accompagner l’achat d’un appareil photo numérique par celui d’une carte mémoire de 64 Mo minimum afin de prendre un nombre de clichés conséquent (cf. tableau ci-dessus) sans avoir à décharger constamment vos photos sur un ordinateur.

3/ Les Zooms :

On distingue deux types de zoom sur un appareil photo numérique : le zoom optique et le zoom numérique.

• Zoom optique :
Ce zoom fonctionne grâce à un ensemble de lentilles grossissantes, situées dans l’objectif de l’appareil photo numérique. Le déplacement de ces lentilles change la surface de l’image à photographier et permet de se rapprocher de l’objet visé. Le zoom optique préserve la qualité du piqué de l’image. Le seul inconvénient de ce zoom est que son coefficient multiplicateur reste trop faible.

• Zoom numérique :
Pour palier au faible coefficient multiplicateur du zoom optique, la plupart des appareils photo numérique sont équipés d’un zoom numérique, pouvant aller jusqu’à 10x. Alors que le zoom optique est un système physique, le zoom numérique est un système informatique. Ce dernier prend le centre du capteur (ou de la photo) et étire l’image de façon électronique. Ce système a pour avantage d’avoir des coefficients multiplicateurs importants. L’inconvénient principal est que plus on zoome plus on perd de la qualité et de la définition.

4/ De la vidéo sur un appareil photo numérique ?

En effet, il est possible de faire de petites vidéos avec un appareil photo numérique. Toutefois, à ce jour, cette fonction reste limitée. Tout d’abord, tous les modèles d’appareil photo numérique ne proposent pas ce mode. De plus, ce mode vidéo peut être sans son, suivant les appareils. Enfin, la durée d’une séquence vidéo n’est aujourd’hui que de 60 secondes au maximum. Là encore, plus votre carte mémoire a une grande capacité, plus vous pourrez prendre de vidéos. Ce mode vidéo reste quand même un plus dans l’achat d’un appareil photo numérique.

5/ Que faire de vos photos ?

Une fois vos prises de vue effectuées (vos photos prises), plusieurs possibilités s’offrent à vous :

• Transfert de vos photos sur un ordinateur :
Tout appareil photo numérique est muni d’une sortie USB (universal serial bus) qui vous permet de connecter votre appareil à un ordinateur. Une fois connecté, votre appareil se transforme en disque dur amovible et il ne vous reste plus qu’à déplacer vos photos, par une action Couper/Coller (ou Copier/Coller selon besoins), de l’appareil vers la destination désirée sur l’ordinateur. Une fois que vos photos sont transférées, vous pouvez les retoucher (cf. point 6), les imprimer sur une imprimante photo ou les uploader (télécharger) et commander des tirages sur www.mypixmania.com . MyPIXmania vous permet de stocker toutes vos photos dans des albums sans en limiter le nombre comme certains autres services en ligne liés à la photo. Simple et convivial, MyPIXmania vous donne la possibilité de partager vos albums avec vos amis et beaucoup d’autres fonctionnalités à venir découvrir en cliquant ici (lien hypertexte vers MyPIXmania).
Si vous avez choisi de couper/coller vos photos, une fois le transfert des photos vers l’ordinateur effectuée, la mémoire (interne ou la carte mémoire insérée) de votre appareil est vide et vous pouvez prendre de nouvelles photos.

• Impression directe de vos photos sans passer par un ordinateur :
Grâce à la sortie USB de votre appareil, vous pouvez également le connecter directement à une imprimante photo, prévue à cet effet. Attention, toutes les imprimantes photo ne permettent pas d’imprimer directement vos clichés sans passer par un ordinateur. Une fois que votre appareil est connecté à l’imprimante, vous pouvez prévisualiser vos photos avant de les imprimer sur l’écran LCD de l’imprimante (cet écran peut être en option), ou imprimer les clichés désirés, en les sélectionnant sur ce même écran.

• Les lecteurs de cartes mémoire :
Une autre façon de télécharger vos photos sur un ordinateur est de passer par un lecteur de cartes, généralement branché au port USB de l’ordinateur. Il existe autant de lecteurs que de types de carte. Toutefois, des lecteurs multicartes sont également disponibles. Si vous avez déjà plusieurs appareils qui utilisent différents formats de carte, nous vous conseillons de prendre un lecteur multicarte. Par contre, si c’est votre premier achat, un lecteur adapté à votre type de carte vous suffira.
Le lecteur de carte agit comme un disque dur amovible. Une fois la carte insérée, il ne vous reste plus qu’à transférer vos photos de la carte à l’ordinateur.

6 / Les logiciels photo :

Tous les appareils photo numérique sont livrés avec des logiciels photo. Les logiciels les plus répandus sont Adobe Photoshop et JSAC PaintShop Pro. Toutefois, certaines marques proposent leurs propres logiciels.
Ces logiciels photo sont destinés à la retouche d’image. Yeux rouges et mauvaise éclairage, entre autres, peuvent être rattrapés grâce à ces logiciels, avec un peu de patience et un doigt de créativité.

Voilà, à présent, vous savez tout ce qu’il faut savoir d’un appareil photo numérique, alors bon achat et bonnes photos !






Travaux auto formatifs.





CONTROLE :



Donner la définition du mot « quadrillage  »

Que signifie « quadriller »





 EVALUATION :



Reproduire un  des dessins ci dessus .



INTERDISCIPLINARITE





Dessin industriel

Boule verte

Géographie

Boule verte

Géométrie

Boule verte

Sport : C.O .

Boule verte
