DOSSIER:     Mesure d’un angle  avec  LE RAPPORTEUR  gradué en « degrés »













1°) LE RAPPORTEUR ( gradué  en degré )





2°) Mesure d’un angle  et   Comment utiliser un rapporteur.





3°)  Angles remarquables.





4°)  Angles saillants et rentrants.





5°)  Mesurage  d’ angles.





6°) Construction d’angles





7°) Comparaison d’angles





8°) Vocabulaire











TEST

    FilesOfficeverte

COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte







COURS















Un angle :   ou  écriture équivalente



Un angle   ou  écriture équivalente





angle_1004

rapporteur_mesure003

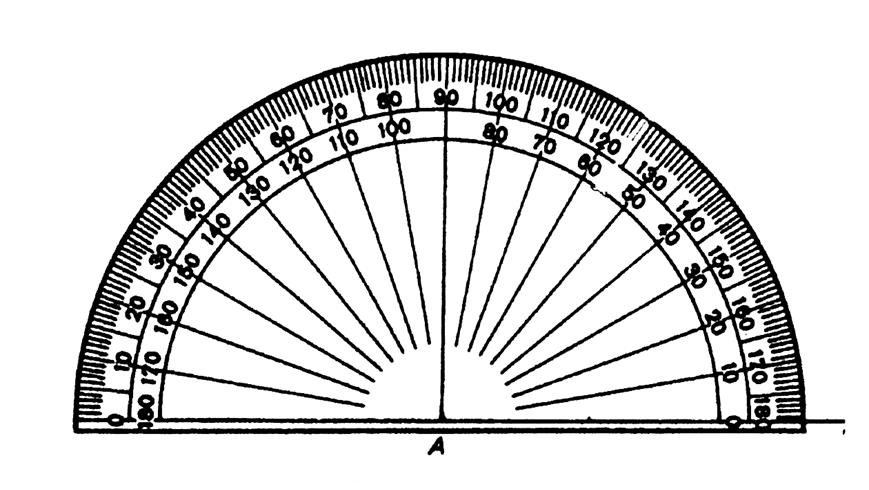

1°  ) Le rapporteur  gradué en degré.

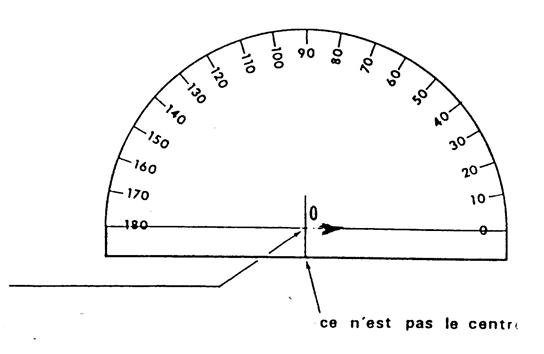

Ci contre vous avez un rapporteur dessiné .

C’est un instrument qui sert à mesurer les angles et les arcs.









L’unité utilisée étant le degré  , le rapporteur est gradué de  « 0 » à  « 180 ».



Remarquez que les graduations sont dessinées sur  un demi-cercle !



















             Attention : Ne vous trompez pas sur la position du centre du rapporteur ( O sur O).

rapporteur_mesure001

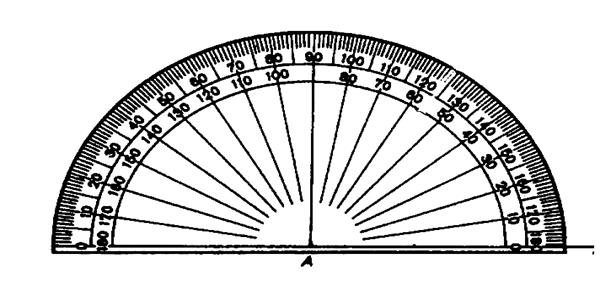

Remarque :

Certains rapporteurs (comme ci-contre) comportent une double graduation.

Cela permet de faire les mesures dans les deux sens.

Rapporteur













2° ) Mesure d’un angle  ( utilisation d’un rapporteur )





Exemple :

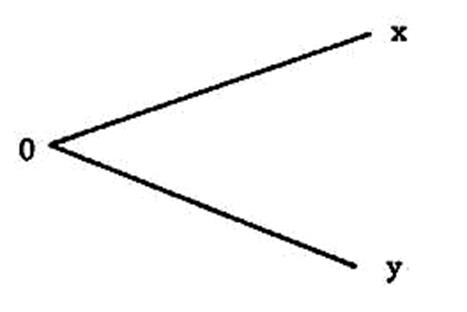

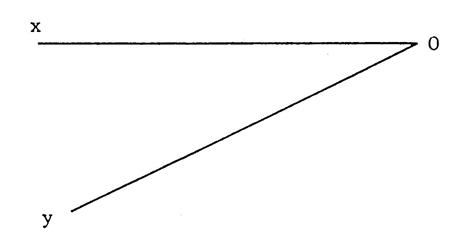

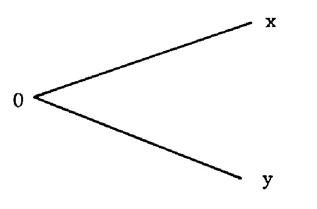

On désire connaître la valeur en degrés de l’angle formé par les demi – droites .

L’angle est  noté :

angle_1004

angrap1

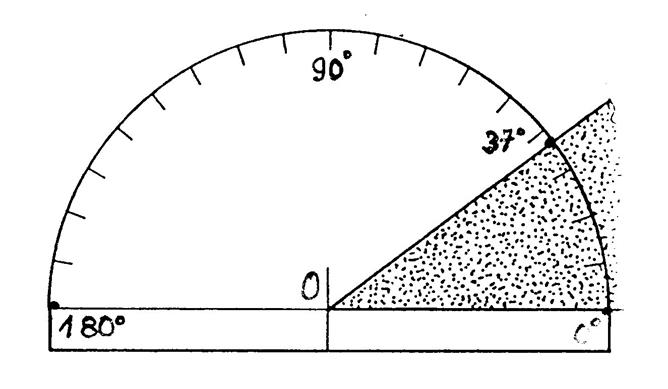

Pour mesurer l’angle :         on place le rapporteur comme décrit ci-dessous :







·      Il faut faire coïncider le centre du rapporteur ( 0 ) avec le sommet de l’angle.

·      (en rotation  autour de zéro) Placer un des côtés de l’angle sur la droite passant par le centre du rapporteur de l'origine de la graduation.

·      L’autre côté de l’angle coupe le demi-cercle gradué du rapporteur. C’est en cet endroit qu’on lit la mesure de l’angle.



Ci-contre, dans le cas présent on  lit :…………..    = 37 °

 Remarque : Comme dans toute mesure , la mesure d’un angle est toujours « approchée ».

rapporteur_mesure002













3°)  Angles remarquables.









Activité  1 : Complétez le tableau.











Angles

Angle nul.

Angle droit.

Angle plat.

Angle plein.

Mesure  en degrés .



















4°)  Angles  saillants et angles rentrants.







Soit  deux demi-droites  [ Ox   et    [ Oy , de supports différents , de supports différents , déterminent deux angles.



L’un « saillant »      et  l’autre « rentrant »   .


Possibilité pour obtenir la valeur de l’angle rentrant :

Pour obtenir la mesure de l’angle rentrant       on mesure l’angle saillant     et on retranche la valeur obtenue  à « 360° »

Activité :

rapporteur_mesure019

Mesure ci-dessus l’angle  «    = …………… »

En déduire   la valeur    «    = ………………………………… »





















5°) Mesurage d’ angles.





Activité  2  :

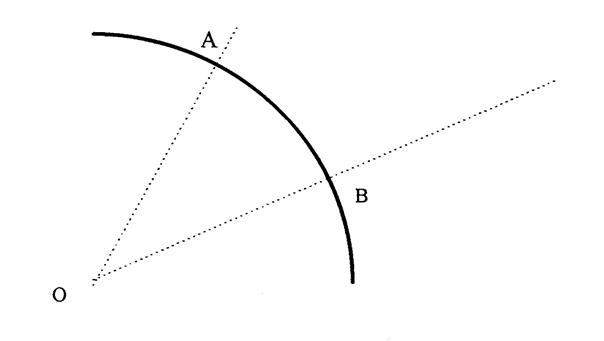

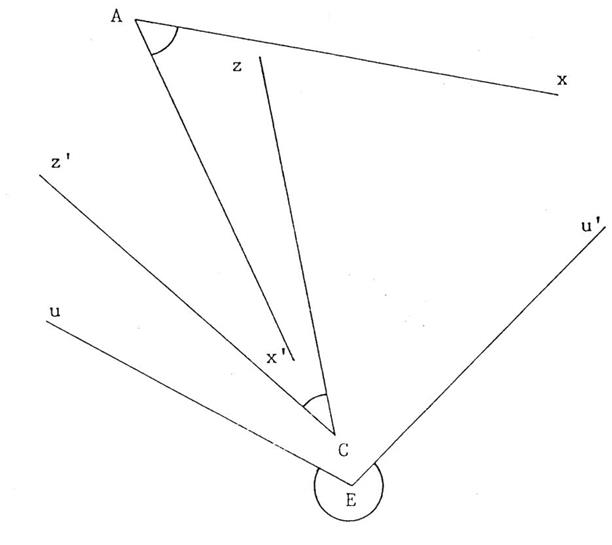

A l’aide de votre rapporteur, on vous demande de mesurer les angles ci- desous.

L’unité est le degré.

«imprécision de mesure » :

                 Comme pour toute mesure, vous ne pouvez en donner qu’une valeur approchée  ( à 1°  près) . Placer vos résultats dans le tableau.







rapporteur_mesure012

rapporteur_mesure011











Angle



Mesure :















Est-ce un angle rentrant ou saillant ?

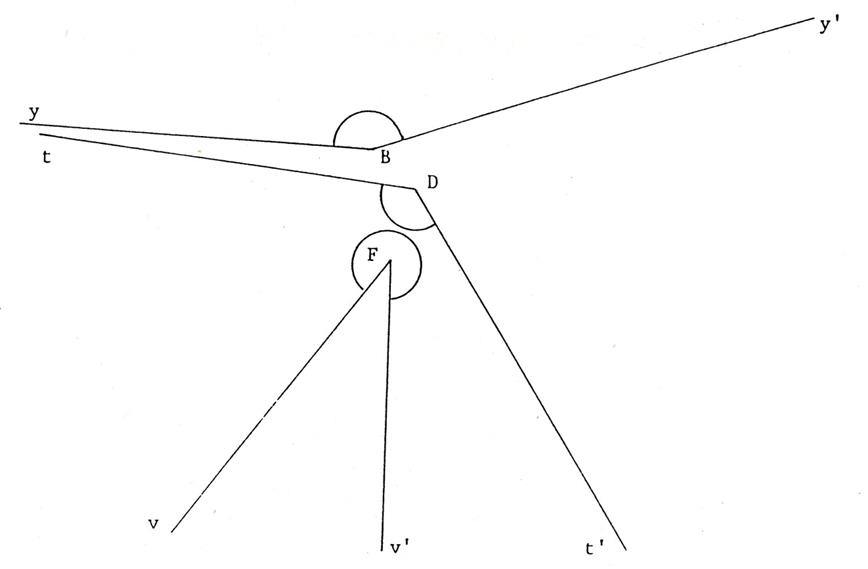

Activité  :

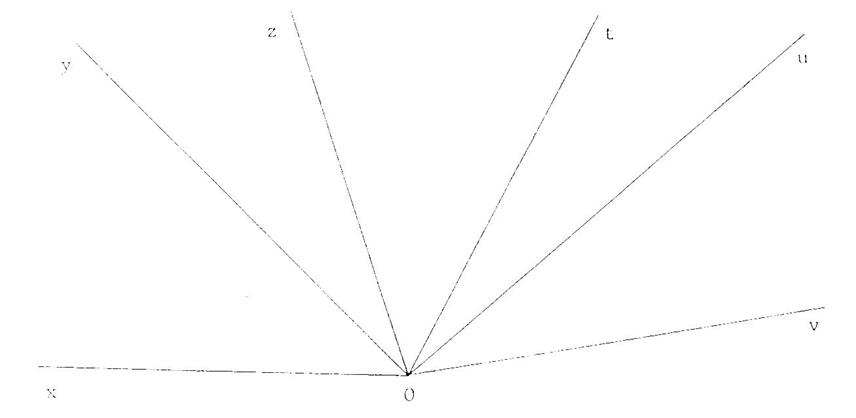

Complétez le tableau en plaçant  les mesures des angles ci-dessous.

Faîtes la somme de ces mesures.









rapporteur_mesure013



Angle

Mesure.















Total















Théoriquement, vous devriez trouver le même résulta dans les deux cases.

Si vous ne trouvez pas la même valeur, à quoi pouvez- vous attribuer cette différence ? ……………………………………………………………..











Activité  :

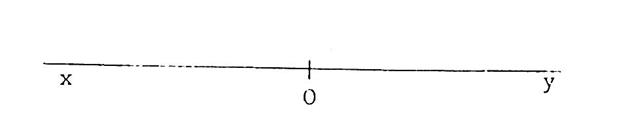

Ci contre on vous donne un angle plat  .



1°) Tracez une demi- droite  [ Oz     quelconque.

2°) Tracez  la demi droite     [ O u   bissectrice de    .

3°) Tracez  la demi droite     [ O v   bissectrice de    .





Apparemment , quelle est la mesure de l’ angle : . ?



Tentez d’expliquer cette constatation ………………………………………

















rapporteur_mesure014











6°) Construction d’angles.











A)     Procédure pour construire un angle :

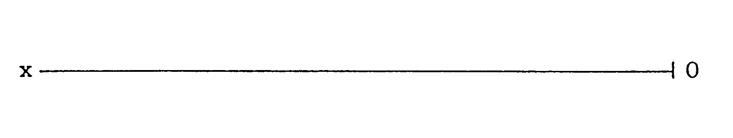

1°) Tracer un segment de droite







rapporteur_mesure004





2°) Placer un point « O »

rapporteur_mesure005

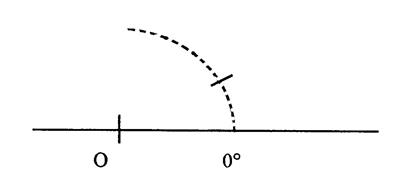

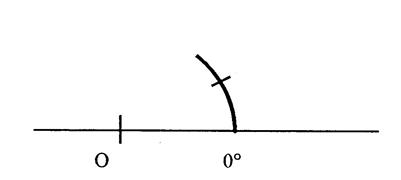

3°) reporter avec le rapporteur un point   « B » la valeur de l’angle  voulue .

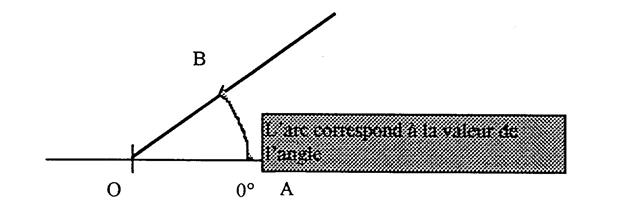

Prendre le rapporteur , superposer  (placer)  le centre « O » sur le point « O », aligner ensuite le point « O » et la valeur « 0° » du rapporteur.( noter le point « A »)

rapporteur_mesure_angle







Notez le point « B »

rapporteur_trace

Tracez une demi-droite passant par « B » .

rapporteur_mesure008















Rappels :

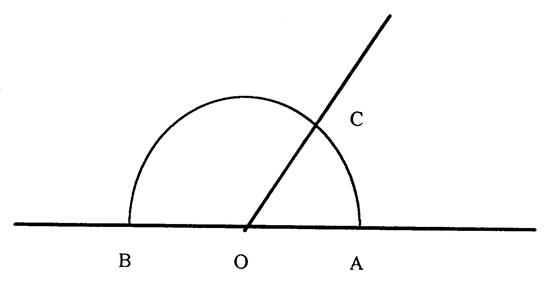

L’angle plat :  (la valeur angulaire est de  180°)

Les angles supplémentaires :la somme de     +    = 180 °





rapporteur_mesure009

rapporteur_mesure010







Mesurez les angles  et vérifiez que cette somme est égale à …………...













Activité 5  :

Construire des angles :

Tracez les demi-droites d’origine « O » :  [O u    ;      [0 v    ;       [  O z      ;    [ O t    ;

Telles que    = 36 ° ;   = 79 °   ;   = 1 00° ;   = 137 °





























rapporteur_mesure015

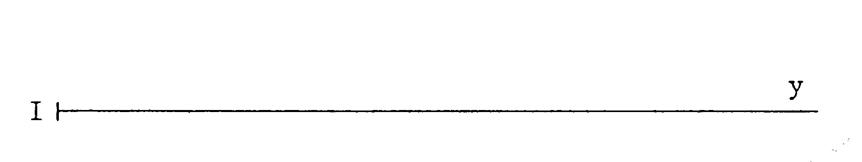

Activité 6  :

Construire des angles :

Tracez les demi-droites d’origine « I » :  [I m     ;      [  I n     ;       [  I p      ;    [ I r    ;

Telles que    = 1 40  ° ;   = 105 °   ;   = 72 ° ;      =  22 °

































rapporteur_mesure016





7°) Comparaison  d’angles

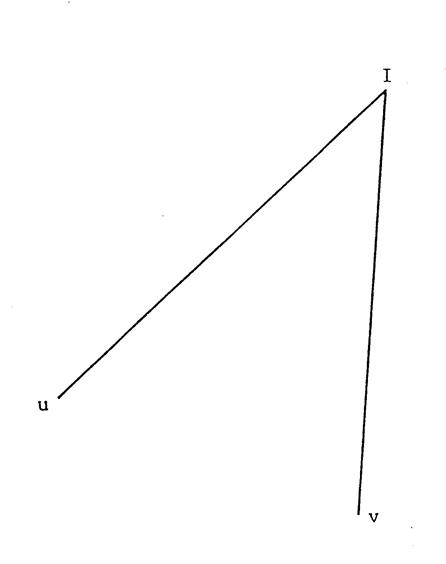

Mesurez  les angles :    et    à 1°  prés.







    =  ………………………..

rapporteur_mesure017

  = ………………. ;……….

rapporteur_mesure018





Vous constatez que la mesure  de        est inférieur  à celle  de   .



Dans ces conditions , :

·      on dit que :       est  inférieur  à celle  de

.ou

·      que       est supérieur   à celle  de

et on écrit :    <         et     >

















8°)  Vocabulaire :







·      Un angle saillant est un angle dont la mesure en degré est inférieur à ……………………………

Il est inférieur à l’angle ………………………..

·      Un angle rentrant est un angle dont la mesure en degré est supérieur à ……………………………………….

Il est supérieur à l’angle……………………………………..





·      Un angle saillant dont la mesure en degré est inférieure à « 90 » est appelé « angle aigu »



·      Un angle aigu est inférieur à l’angle ……………………..



·      Un angle saillant dont la mesure est supérieure à « 90 » est appel « angle obtus»



·      Un angle obtus est un angle saillant supérieur à l’angle …………………………………..


























TRAVAUX AUTO FORMATIFS.  Travailler sur les documents ci-dessus….



CONTROLE

Qu’est qu’un rapporteur : ?

Qu’est ce qui le caractérise ?



EVALUATION :

Reproduire la figure :

Mesurer l’angle BOA ; l’angle COB ; l’angle COD ; l’angle DOB , ; l’angle COA .

perpac2







                               Construire un rapporteur : tracer un cercle de rayon  ( exemple : 10 cm )   est  le graduer  en degré (avec le plus d’intervalles possible)  : (voir le tracé de angles  caractéristiques)
