la droite _ le segment ; le milireu , les droites parallèles .

 Pré requis:

Notions préliminaires

Ligne droite (notion)

CM2 _ 6ème.

ENVIRONNEMENT du dossier:

Index    « warmaths »

Objectif précédent :

1°)  droite et courbe : vue en primaire.

2°) Droite passant par un ou plusieurs  points

3°) La ligne droite

Objectif suivant :

  1. La demi – droite

Info 1   : Liste des cours en géométrie.

 Info 2 :  Tableau

Info 3 : la géométrie en arithmétique



DOSSIER : DROITE – DEMI DROITE -  SEGMENT – MILIEU - DROITES PARALLELES

Chapitres





Le point





La droite  et « points alignés »





La demi droite





Le segment











TEST



COURS



Devoir  Contrôle

Devoir évaluation

Interdisciplinarité :    Travaux dos.46



Corrigé Contrôle

Corrigé évaluation



Info COURS







Le point   ( info +++)





Ci-dessous la représentation de points.









On remarque que le dessin du  point occupe une « certaine » place.





Mais , le point mathématique n’occupe pas de place.











La droite.





Activité  1







a)  Tracé :

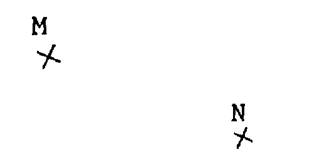

On vous propose deux points « M » et « N ».

Avec une règle tracer un trait passant par « M » et « N ».



Le trait représente une portion de la droite. Cette portion de droite « matérialise » une droite .

Il reste à imaginer cette  droite , on pense qu’elle se prolonge des deux côtés ; indéfiniment.  ( elle quitte la feuille ).







On dit  que par les deux points passent une seule droite.

(d’autres parleront : propriétés et axiome d’Euclide »





·        Et la droite passant par  « M » et « N » ou  « N » et   « M »   .  est appelée  droite MN   ;   ou droite NM .

·        Pour désigner la droite MN  , en géométrie on écrira en écriture symbolique :  ( M N ) :    ( deux lettres majuscules entre parenthèses)

   Ou bien :

·        Pour désigner la droite NM  , en géométrie on écrira en écriture symbolique :  ( NM  ) :    ( deux lettres majuscules entre parenthèses)











b) Compléments sur  la  désignation d’une droite :





Activité :   Ci contre une droite et quatre de ses points.

On appelle cette droite :

( H K) ; ( K H) ; (HL) ; ( LH) ; ( H P ) ; ( PH ) ; (KL) ; (L K) ; ( K P ) ; ( P K ) ; ( L P ) ; (  P L)





·        On peut désigner une droite par une lettre : « D » ; « d » ; « m » ; « s » ; d’ » ; « x ‘ » ; « x ‘ ‘ » … ; « x » ; «  y » …..Mais on utilise des lettres grecques :exemple «  » qui est la lettre « delta ».

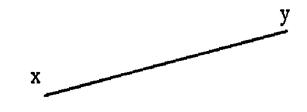

On peut utiliser aussi deux lettres « x » et « y » , par exemple et on dit « droite xy »



Attention : dans ce cas « x » et « y » ne sont pas des points.











Quand on veut représenter un point sur une droite on trace un petit trait et on écrit son nom à côté (on nome ce point)

Ainsi dans l’exemple ci-dessous ,on a placé le point « O ».

Activités : Placer d’autres points sur la droite et donner leur un nom .

Question :

·        Combien peut –on placer de point sur cette droite ? ( une infinité)





·        Combien y a-t-il de point sur la droite  uv ?   ( un seul )

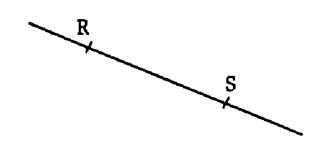

·        Combien y a t –il de point sur la droite  RS ?  ( deux points)





Remarque : Sur la droite  RS , il y a deux points qui portent un nom : « R » et « S » , mais il y en a une infinité d’autres auxquels on n’a pas donné  de nom.





POINTS  ALIGNES :

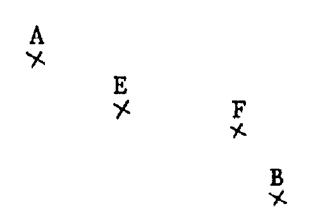

Ci-dessous on vous donne 4 points :  A ; E ; F ; B .

Activités :

·        Tracer une droite passant par A et B  , on nome la droite (passant par A et B) « d »

·        Que constatons pour le point « E » :   réponse : le point E se trouve sur la droite « d ».

·        Que constate –t-on pour le point  « F » réponse : le point F ne  se trouve pas  sur la droite « d ».

·





On retiendra : quand une droite passe par plusieurs points , on dit que ces points sont alignés…..

On dira que  les points A ; B ; E sont alignés et que les points ABF ne sont pas alignés.

·        Dans le cas de deux points seulement , est-il besoin de dire qu’ils sont alignés ?   réponse : NON







Demi droite .     ( @ info plus )





·        Les points de la droite « xy » situés du même côté du point « M »  constituent un ensemble que l’on appelle une « demi-droite »

·        Le point « M » détermine sur «  xy »  , deux demi-droites que l’on note : [ Mx      et  [ M y .

  « M »  est  ( appelé)  l’origine de ces demi- droites. La droite « xy »est le support de ces demi-droites.



·        Activité 1 : passer en bleu la demi-droite  [ Mx      et en rouge  la demi droite  [ M y .









Activité 2 :





Nommer toutes les demi- droites que vous voyez sur cette figure.





Réponse : a)   [Ov      et  [ I v ;  [ Ou  . . [ I u  .

Remarques :

·        La droite   qui  se note [Ov      peut se noter   [ I v

·        De même la droite [ Ou  peut se noter  [ I u  .











Le segment   ( info@ plus)





L’ensemble des points de la droite « d » situé entre « A » et « B » est appelé « segment » ; On le note  [ AB ]  ou  [ BA ]

Activité : Coloriez en bleu le segment : [ AB ]

·        « A » et « B » sont appelés les « extrémités » du segment. La droite  ( A B ) est le support de ce segment.

·        Il y a une infinité de points sur ce segment.





ATTENTION : Il ne faudra pas confondre  les notations suivantes :

·        ( A B ) : désigne une droite ; elle est illimité des deux côtés.

·        [ A B   : désigne une demi droite ;  Elle est limité  en « A » et illimité de l’autre côté.

·        [ AB ]   :   désigne un segment , il est limité en « A » et en « B »







Activité :





Nommer par écrit tous les segments ayant pour extrémités  deux points des quatre points : « L » ; »J » ; « N » ; « P »















Réponses :   [ LJ  ] ; [ LN ] ;  [ LP] ; [ JN  ] ; [ JP ] ;  [ NP] ; [ PL  ] ; [ PN ] ;  [ PJ] ; [ NJ  ] ; [ NL ] ;  [ JP] ;







ACTI V I TES : Recherche des points situé ou non sur une droite , une demi- droite  ou un segment.





On donne une droite delta , «  » et des points : E ; F ; G ; H ; K.

·        Pour exprimer que « E »  est un point qui appartient à la droite «  » ; on écrira :

·        Pour exprimer que « H  »  est un point qui n’ appartient pas à la droite «  » ; on écrira :

·        De même que « F » est un point du segment  [ E G ]  qui peut s’écrire :

·        « K » n’est pas  un point de la demi droite  [ GE   on peut écrire



Activité1 :

Compléter les écritures  suivantes  en utilisant les symboles :   et   :

E ………..[ F K   ;      F …..[ G E     ;   G …………[ FK ] ;    K …..( G F ) ;    K …..[ G F ] ;













Activité 2 :





Ci-dessous o vous donne une ligne « zt » . « C » et « D » sont deux de ses points .



On vous demande de placer sur cette droite : n( on dit aussi : positionner)









1°) Un point  « A » tel que :   M  [ CD ]

2°) Un point  « B » tel que :   B  [ C t   ;  et  B   [ CD ]

3° ) Un point «  F » tel que    F   [ D t ;  et   F   [ C z

4°) Un point « P » tel que    P    [ D t ;  et  P   [ C t

















Activité 3 :







Placer sur la droite « xy » , quatre points :  M ; N ; P ; Q  de telle sorte que :  M  [ D y ;  N  [ CD ] ;  et    P   [ CD ]  et   Q   [ By































TRAVAUX AUTO FORMATIFS



CONTROLE :



1) Citer les deux propriétés de la droite.

2 ) Citer les trois sortes de droites.

3) quel est l’outil que l’on utilise pour tracer une droite ? quelle précaution doit – on prendre ?





EVALUATION



Tracer une droite avec une règle.

(comment vérifier ! si elle est rectiligne )





Aller revoir les activités dus cours..
