DOSSIER :

les outils de traçage utilisés en géométrie. (et  les équerres et calibres d’angles) )





La règle droite   graduée . et non graduée.







La pointe sèche ou crayon





Le compas :  à mine crayon et à l’encre - avec allonge.





Les équerres ;





Le pistolet





Le rapporteur d’angles..







L’équerre et la perpendiculaire :





















TEST



COURS

                FilesOfficeverte

Devoir  Contrôle FilesOfficeverte

Devoir évaluation FilesOfficeverte

Interdisciplinarité

                        Filescrosoft Officeverte



Corrigé Contrôle  FilesOfficeverte

Corrigé évaluation  FilesOfficeverte














INFO :COURS



Liste des instruments et du matériel de dessin nécessaires.



Une planche à dessin . format minimum 54 x 40 cm.

Il est recommandé d’en avoir une plus grande . Par exemple 75 x 60 cm , valable pour le format de papier  Raisin  ( 65 X 50 ) , très utilisé.







Un té qui doit être   environ de la longueur du grand côté de la planche . de  préférence réglable et obligatoirement à lame mince ( 1,5 cm d’ épaisseur )



Des instruments de traçage à l’encre de chine ( tire - ligne, graphos ; de  :0,2 ; 0,3 ; 0,4 , 0,5



Des punaises rondes à trois pointes , un ruban adhésif ( adhérence moyenne).



Un gomme à crayon et des lames de rasoir.



Des feuilles de papier lavis industriel blanc , grain fin 170 à 240 g.





Les outils de traçage, sur feuilles ou plan de petites dimensions , sont :



Nom

fonction

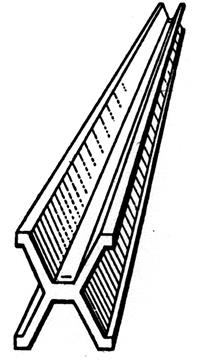

La règle droite   graduée . et non graduée.







Pour tracer des « droites » :

33

La pointe sèche ou crayon :





Le crayon mécanique à mine calibrée ou de 2 mm de diamètre avec des mines de différentes graduations ( 2B , HB , H ; 3H ; 5H) ; Un affûtoir.



Pour marquer le tracé :



Le compas :  à mine crayon et à l’encre - avec allonge.

Pour tracer les cercles et arcs de cercles,

et reporter des longueurs.

adomesu4

75

adomeur3





A cela on peut ajouter :





L’équerre à 60 ° , en plexiglas mince ( 2 mm maximum d’épaisseur )

Gabarit pour tracer des obliques d’ angles à 60° et 30°

L’équerre à 45 ° en plexiglas mince ( 2 mm maximum d’épaisseur )

Gabarit pour tracer des obliques d’ angles à 45°

Le pistolet

Pour tracer les volutes , spirales….



Remarques :



La règle graduée et le rapporteur d’angle sont des instruments de mesure , ils sont aussi utilisés pour effectuer des tracés ; ils ont donc une double fonction (de traçage et traçage mesurage ).



La règle graduée :

37



Pour mesurer des longueurs :

adorégle

Boule verte

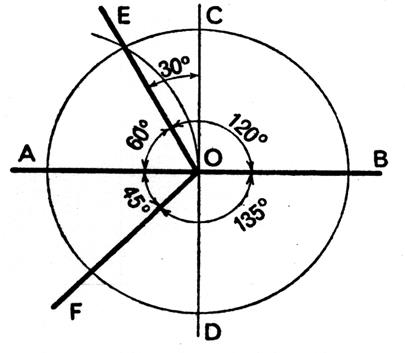

le rapporteur d’angle :

66

Pour mesurer des angles :

212b

Boule verte



L’équerre et la perpendiculaire :



Le tracé de perpendiculaires est fondamental , pour tous les corps de métiers

On utilise la règle et le compas ; beaucoup plus souvent l’équerre et quelque fois le rapporteur ( réglable ou gabarit)

Equerre du dessinateur .



202a

202céquer10












TRAVAUX AUTO FORMATIFS.

CONTROLE



Citer les principaux outils utilisés pour faire des tracés  géométriques.





 EVALUATION :



Savoir utiliser ce  matériel









Les outils de traçage, sur feuilles ou plan de petites dimensions , sont :



La règle droite non graduée

Pour tracer des « droites »



La pointe sèche ou crayon

Pour marquer le tracé



Le compas

Pour tracer les cercles et arcs de cercles



L’équerre à 60 °

Gabarit pour tracer des obliques d’ angles à 60° et 30°



L’équerre à 45 °

Gabarit pour tracer des obliques d’ angles à 45°



L e pistolet

Pour tracer les volutes , spirales….
