TP n°

Comment varie la flèche d'une poutre lorsqu'on la charge ?



1.   Observation


La poutre se déforme sous l'action du poids de l'homme. De quoi dépend cette déformation ?















2.   Expérimentation

2.1.    image003Matériel

-       une poutre en bois (frêne) de 1,20 m de longueur, de 6 cm de largeur et de 2 mm d'épaisseur

-       deux supports ayant la forme de "couteaux"

-       une masse de 200 g (P » 2 N)

-

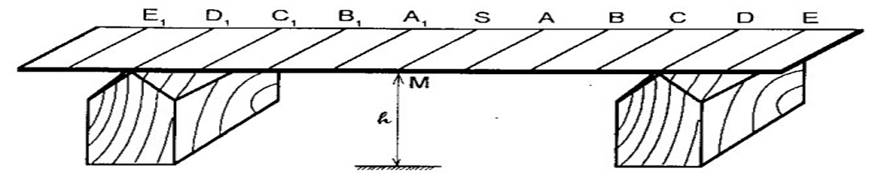

2.2.    Schéma (dans ce cas, la portée est [D1D])














2.3.    Mesures

                        1 ® poutre seule



Position des couteaux

A1A

B1B

C1C

D1D

E1E

Portée : l (cm)











Cote : h (cm)













                        2 ® poutre chargée en son milieu par une masse de 200 g



Position des couteaux

A1A

B1B

C1C

D1D

E1E

Nouvelle cote : h (cm)













                        3 ® flèche due à la charge seule



Flèche en cm  ®













2.4.    Interprétation

2.4.1.

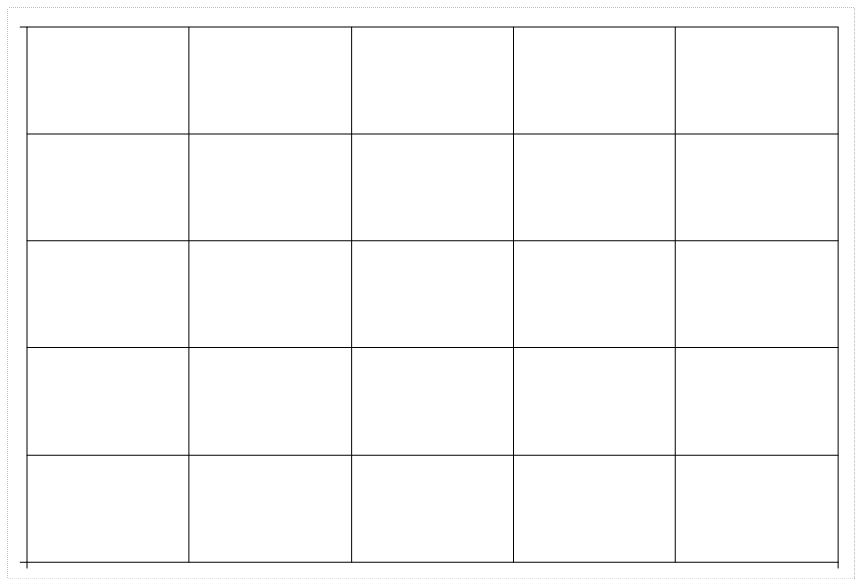

Représenter graphiquement sur la feuille millimétrée ci-dessous la variation de la flèche en fonction de la charge seule.

2.4.2.            La flèche est-elle proportionnelle à la portée ? Justifier par une analyse graphique.









2.4.3.            On observe les couples suivants :



Portée



Flèche

40 cm



0,4 cm

´ ......... =



´ ......... =

80 cm



3,2 cm

On remarque que :



= 2...





3.   Conclusion



Loi physique fondamentale à retenir :





® Quand on double la portée d'une poutre, on multiplie par            (soit 2...) la flèche



                                                                                   ou



            ® La flèche est proportionnelle au                    de la portée
