Cote et éloignement :

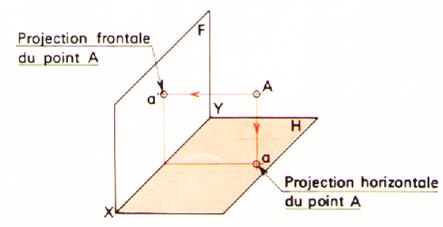

A partir d’un point « A » dans l’espace (dans le premier dièdre), on obtient par projection orthogonale sur les plans  « Horizontal » et « Frontal » :





-    Le point « a » est appelé « projection horizontale » du point A sur le plan horizontal

la distance qui sépare le point « A » de « a » s’appelle « cote »



desc1





-  le point « a’ » appelé « projection frontale » du point A sur le plan frontal

la distance qui sépare le point « A » de « a’ » s’appelle «l’éloignement »

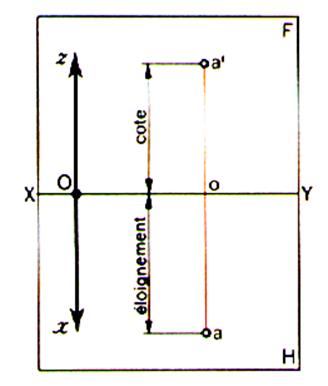

Cote et éloignement.

« a’o » est appelé « cote » : le point « a’ » vient au point que nous désignons par la même lettre « a’ ».

« a o » est appelé « éloignement »

La droite a O a’ est appelée « ligne de rappel ».

L’ensemble des points ía, a’ý est l’épure du point « A » noté ( a , a’ ).

On en déduit : les points « a » et « a’ » représentent l’épure du point « A » si et seulement si ils sont sur une même ligne de rappel .

desc5

desc4

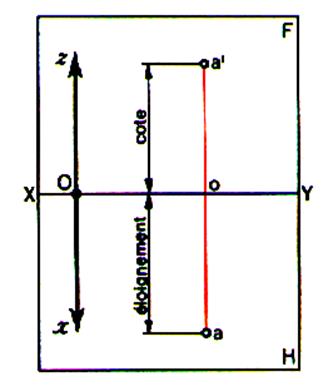

Epure :

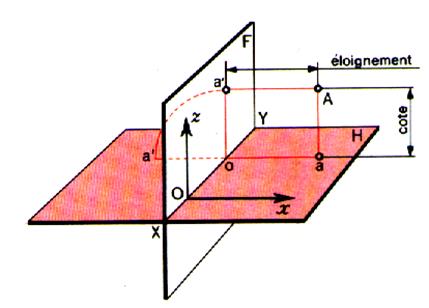

Par convention pour éviter des problèmes de représentation graphique. Nous opérons une rotation de 90°  tel que le plan « F » est le plan « H »  sont assimilés à un plan coupé par la droite (xy)

Voir le schéma :

desc4



  Le point « a’ » vient au point que nous désignerons par la même lettre « a’ ».

La droite « aoa’ » est appelée « ligne de rappel ».

L’ensemble des points { a , a’ } est l’épure du point « A » noté (a,a’ ).



On en déduit que :

Les points « a » et  « a’ » représentent l’épure du point « A » si et seulement si ils sont sur une même ligne de rappel.



Revoir repérage dans un plan découpé en quatre parties

Boule verte

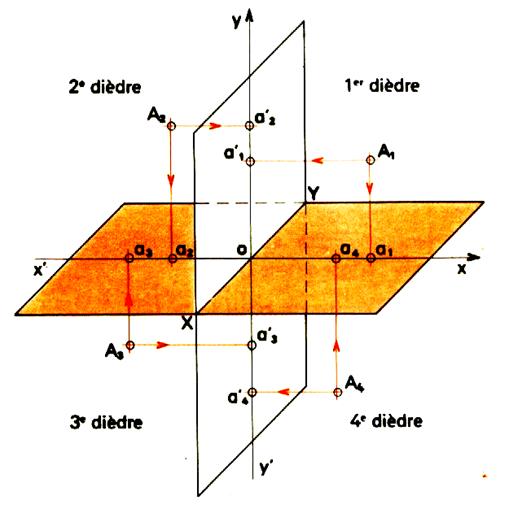

Les cotes et les éloignement sont des valeurs relatives

Dans le premier dièdre :

Un point « A »  situé dans le premier dièdre a son éloignement et sa cote positifs

des1

Dans le second dièdre :

Un point « B »  situé dans le second dièdre a son éloignement négatif et sa cote positive.

Dans le troisième  dièdre :

Un point « C »  situé dans le troisième  dièdre a son éloignement et sa cote négatifs

Dans le quatrième  dièdre :

Un point « D »  situé dans le quatrième dièdre a son éloignement positif et sa cote négative .







Epure du point A :

Cote et éloignement.

« a’o » est appelé « cote » : le point « a’ » vient au point que nous désignons par la même lettre « a’ ».

« ao » est appelé « éloignement »

La droite aOa’ est appelée « ligne de rappel ».L’ensemble des points ía,a’ý est l’épure du point « A » noté ( a , a’ ).

On en déduit : les points « a » et « a’ » représentent l’épure du point « A » si et seulement si ils sont sur une même ligne de rappel .

desc5

desc4

















CONTROLE :



 -    Le point « a »  appelé « projection horizontale » du point A sur le plan horizontal



 -    la distance qui sépare le point « A » de « a » s’appelle « cote »





 -  le point « a’ » appelé « projection frontale » du point A sur le plan frontal



   - la distance qui sépare le point « A » de « a’ » s’appelle «l’éloignement »
