COURS







Voir : les balances et le levier



PRINCIPE DU BRAS DE LEVIER :

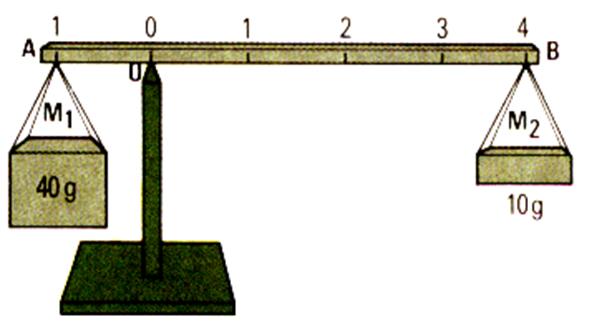

Si l’on place le fléau d’une balance sans mettre le point d’appui au milieu , on constate que le fléau peut être  en équilibre , alors que les masses placées dans les plateaux ne sont pas égales.

Dans ce cas , ,on peut  vérifier que :

AO M1  = OB  M2

Dans l’exemple :

1  40  = 4  10







lev19





Ce principe constitue le principe du bras de levier qui , depuis des milliers d’années , est très utilisé pour soulever de lourdes  charges ; ou pour facilité le travail de l’homme .



Vocabulaire  : Charge – point d’appui – force







Le point d’appui « O » est ici situé entre la charge et les mains de l’homme.

Il suffit à cet homme d’une force de 10 dan  ( équivaut à une force exercée  par une masse de 10 kg )

Facile à exercée.

Pour soulever cette pierre  dont la masse est de 80 kg ( très lourde )





lev17





Autre application :

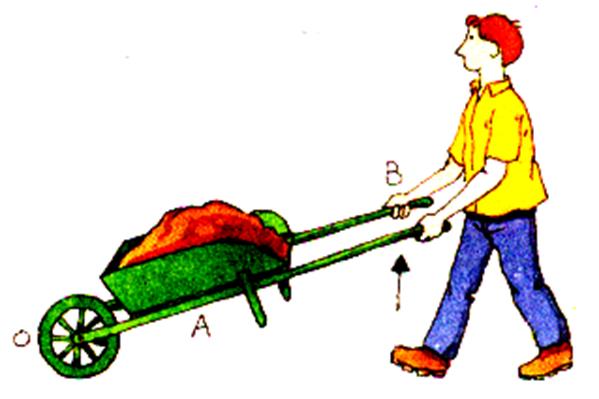

 un autre bras de levier  (point d’appui – charge – force ) :la brouette







    En exerçant  vers le haut une force de 10 dan ( 10 kg) , cet homme peut soulever facilement ( et faire avancer ) une masse de 50 kg.





lev16





Exemple de bras  de levier :





La clé dynamométrique .





Le pied de biche

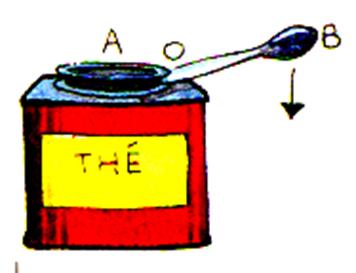

Une petite cuillère pour soulever un couvercle.

lev12

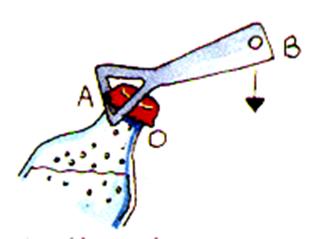

Un décapsuleur .





lev13

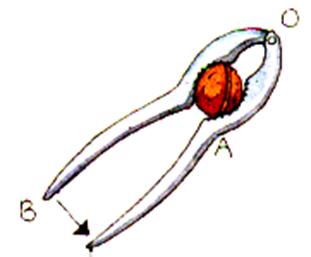

Un casse – noix





lev14





Et aussi Le démonte pneu







La croix de saint André pour dévisser les écrous de roue de voiture.







L’arrache clou

lev11

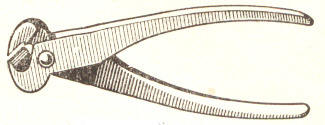

La tenaille

lev10

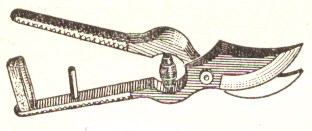

Le sécateur .

lev2





La poignée d’une porte.





lev15

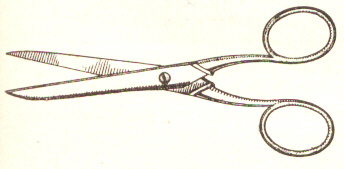

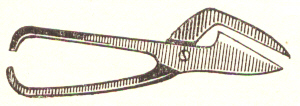

Exemples d’outil utilisant le principe des leviers :







lev9











lev8











lev7











lev6











lev5











lev4











lev3











lev1











CAS où la force est perpendiculaire au bras de levier :
