TENSION ou « différence de potentiel » ;

1. Le symbole : U

2. L’ Unité de mesure : V (le volt)

TEST

COURS

Devoir Contrôle

Devoir évaluation

Interdisciplinarité

Corrigé Contrôle

Corrigé évaluation

INFORMATIONS

Pour un liquide la différence de niveau est la tension.

COURS

Voici un réservoir rempli d’eau jusqu’à un certain niveau. Ajustons à sa base un tuyau et ouvrons le robinet qui permet à l’eau de se déverser dans un second réservoir placé plus bas.

Le liquide coule vers le bas.

La vitesse d’ écoulement dépend de la différence de niveau , autrement dit de la hauteur de chute de l’eau.

Plus cette hauteur de chute est grande , plus est grande la vitesse d’écoulement.

Si l’on ferme le robinet , l’eau reste sous pression au niveau du robinet , prête à jaillir à nouveau dès qu’on lui rouvrira le passage.

On peut dire , de même , que l’électricité se présente à des niveaux différents. Ces niveaux s’appellent des « potentiels » et se mesure en volts.

( dans la vie quotidienne les potentiels sont de 6V, 12 V , 24 V , 220 v , 380 V .)

L’électricité , comme l’eau, a tendance à s’écouler , dés qu’elle trouve un passage.

Du plus haut niveau au plus bas , du potentiel le plus élevé au potentiel le plus bas.

TENSION : c’est pour l’ électricité une différence de potentiel :

Une différence de potentiel s’appelle « tension » : c’est en quel que sorte une différence de niveau électrique.

C’est la tension qui est à l’origine des courants électriques.

Plus la tension est élevée, plus la quantité de courant passant par un même circuit est grande.

MESURE D’UNE TENSION. Notée « U »

On vient de mesurer la tension aux bornes d’un résistor :

Calculer la mesure de la d.d.p. aux bornes d’un résistor dans les cas suivants :

calibre

Echelle

lecture

Valeur de la d.d.p.

3 V

[ 0 ; 30 [

22 divisions

= ;

x =22,1 V

L ‘ Appareil de mesure est un voltmètre :

Photo	schéma

Schéma de montage d’un voltmètre
Le voltmètre est monté en parallèle d’un résistor .

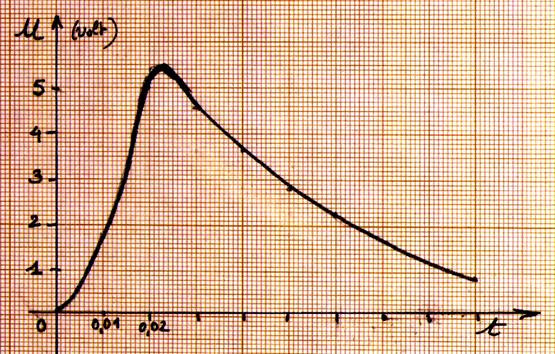

Etude d’un graphe :

Le graphique représente une impulsion électrique ; lire la tension aux instants

0,02 s : ……….. ; 0,06 s : …………. ; 0,045 s : …………….

A quels instants la tension est-elle de :

1,5 v :……………..

3 v : ………………….

6v :…………….

Quelle est la tension maximale ? ………………A quel instant ?…………….

INTERDISCIPLINARITE:

CONTROLE :

1°) comment appelle -t - on l’appareil qui permet de mesurer la tension ?

EVALUATION:

3°) Calculer la mesure de la d.d.p. aux bornes d’un résistor dans les cas suivants :
