COURS



INFORMATIONS

  L ’ intensité  d’un courant électrique c'est pour un liquide le débit d'un tuyau .

  L’intensité  du courant  électrique  se mesure à l’aide d ‘ un ampère - mètre . Elle est notée « I » . Elle s’exprime en  ampères  ( A )



L’unité d’intensité est l ’ « ampère » .symbole :  A



Mesure de l’intensité :

Quelle est l’intensité du courant traversant le circuit ?

Calibre

Echelle

lecture

0,1 A

 ( 0 ; 100)

57 divisions == =  ;

    x = 0,057  A ou 57mA

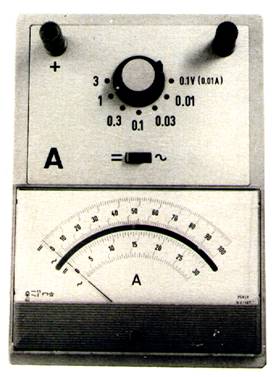

L’appareil qui mesure l’intensité est appelé :  AMPERE - METRE .

L ‘ AMPERE - METRE







L’ ampère - mètre  est un appareil  dont la polarité doit - être  respectée  . Il indique l’intensité du courant électrique  qui le travers . Il se branche toujours  en série  dans la portion du circuit où l’on souhaite  connaître l’intensité .



Un ampère mètre possède plusieurs calibres. Sur le calibre choisi par l’utilisateur , l’ampère - mètre  ne permet pas de mesurer une intensité  plus grande que le calibre . (Attention :  S’il est traversé  par une intensité plus grande que ce calibre , il risque  d’ être détruit .)

·        Une batterie d’accumulateurs est caractérisée  par la quantité  d’ électricité qu’elle peut fournir  après avoir été chargée .



La quantité d’électricité qui traverse un appareil est égale au produit du temps  de passage du courant électrique par l ’intensité du courant électrique  traversant le circuit .



Q

=

I

´

t

Les  Unités

C



A



s

Ah



A



h

 Dans le système International  d’unités ( S.I. )  la quantité d’électricité  s’ exprime en « coulombs »  notée « C »

Lorsqu’il   s’agit d’une batterie  d’accumulateurs , on exprime la quantité d’électricité dans une autre  unité «  l’ampère - heure » notée ( Ah) .

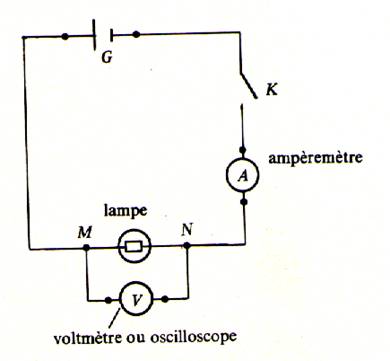

Montage :

L ‘  ampère - mètre  se place dans le circuit  , dit  c’est  un  montage  dit « en  série ».






INTERDISCIPLINARITE:













CONTROLE :









EVALUATION:





1°) MESURE : Quelle est l’intensité du courant traversant le circuit ?

Calibre

Echelle

lecture

0,1 A

 ( 0 ; 100)

57 divisions == =  ;





    x = 0,057  A ou 57mA



 2°)  Quelle est la quantité d’électricité fournie par une batterie  d’ accumulateurs  qui fonctionne pendant  quinze minute  en débitant un courant d’intensité constante égale à 0,3 A ?



3°) Uns batterie d ‘ accumulateurs  peut fournir une quantité d’électricité de 45 Ah .



a)     Elle débite un courant électrique d’intensité constante 5 A . Combien de temps peut - elle fonctionner ?

( 45 : 5 = 9 h)   ; Q : I = t



b) Vous voulez la recharger en 10 h . Quelle est l’intensité  du courant électrique qui devra la traverser ( l’intensité est constante) . ?

 45  =  10 I    ; I = 4,5 A
