Perspectives et géométrie

>>>Info cours..

TRAVAUX  de géométrie dans l’espace ……

niveau 5 et 4  ……

INFO  Prof :  PPCP : reproduire une image :   en utilisant la technique du quadrillage :

1°) Découpage d’une image par quadrillage / reproduire sur feuille blanc.( reproduire le quadrillage  et le dessin .

But : Découvrir les moyens de quadriller ( SOS cours quadrillage) et  savoir reproduire une image à l’échelle. ( SOS Cours )   ;et   « Matériel : SOS Cours »



2°) sur une feuille format A4 ; tracer un cadre  dont la longueur et la largeur sont proportionnelles  à celle de l’image ( X 3)  ,

a) - Tracer un cadre (1) sur une feuille  de papier blanc et  dont les dimensions

- avec une règle non graduée , l’équerre  et un compas ;

-  ou en faisant les calculs (calculer la largeur d’une ligne  et d’une colonne )  et en reportant les distances à la règle.

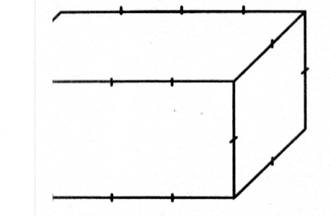

b)  dessiner sur l’image un quadrillage  avec un crayon . La diviser en  8 lignes ; 8 colonnes mini.  ;

c) Quadriller  le cadre  (1)  en  8 lignes ; 8 colonnes . ( voir le cours sur  l’échelle).





Les perspectives « histoire »



Info @ Le nombre d’or.

Info @ Liste des cours sur la géométrie descriptive.



TITRE :        EXERCICES et PROBLEMES

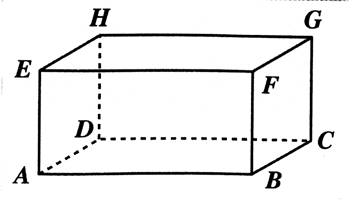

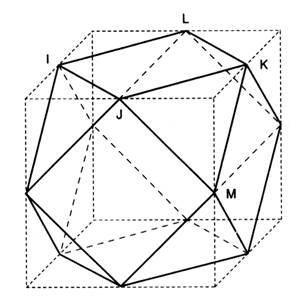

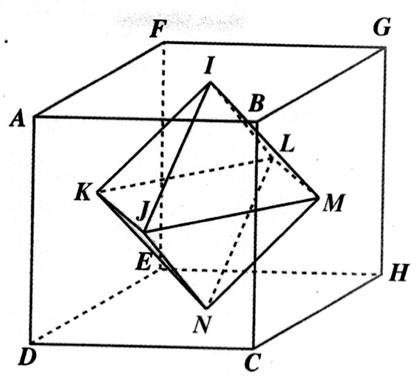

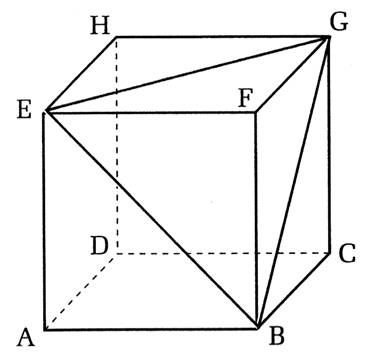

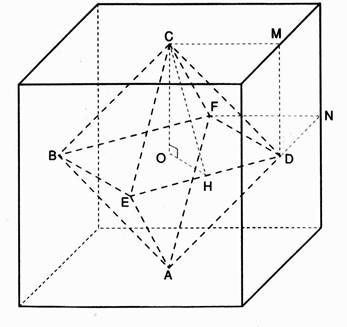

Expliquez ce que vous devriez voir  en regardant ces dessins Linterpréter ! )

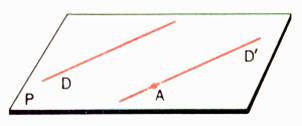

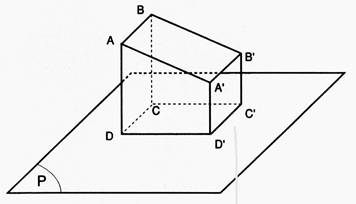

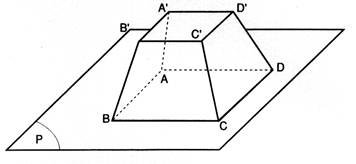

Soit le plan « P » déterminé par « D » et un point « M » de « D’’ ».







La parallèle à D menée par A est incluse dans chaque plan ; c’est donc ………..

Par A menons deux droites D et D parallèles à P . Elles déterminent  un plan Q …………………de P car A n’appartient pas à P .

.





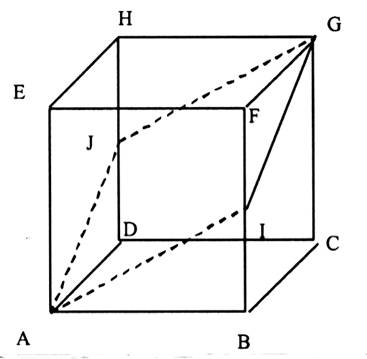

Etude de la section par ce plan:

. La section MNRS est un ………………

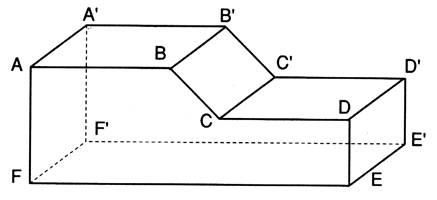

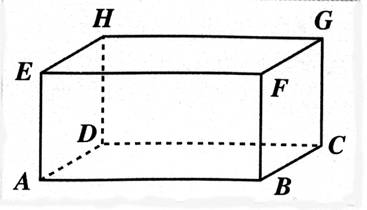

Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.

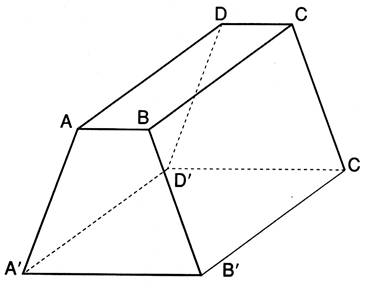

Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.















Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.

Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.

Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.



Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.

Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.

Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.

Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.

Faire le développé du solide.



Fabriquer ce solide à partir du développé.



Faire le plan de ce solide en :

Vue de face .

Vue de dessus

Vue de dessous

Vue de droite

Vue de gauche

Placer les vues  en respectant les intervalles.

Les dimensions sont prise sur le document.
