= Savoir construire l’image d’une figure géométrique simple par : -
symétrie centrale. -
Symétrie
orthogonale. =Savoir identifier un axe de symétrie. |
TESTS :CORRIGE : |
LECON : |
N°16 |
1°) Nommer 2 droites qui sont "axe de symétrie" .précisez ?
2°) Compléter les phrases suivantes :
Par une symétrie centrale de …………. "O" :
-
l'image d'un segment est ………………………………………. .
-
l'image d'un angle est …………………………….. .
-
l'image d'un polygone est ……………………………………...
-
L'image d'un cercle est ……………………………………….. .
La symétrie
centrale conserve ………………………………….. .
3°)Compléter les phrases suivantes :
Par une symétrie orthogonale ……………. ( D ) :
-
l'image d'un segment est ……………………………………… .
-
l'image d'un angle est un ……………………………………… .
-
l'image d'un polygone est ……………………………………….
-
L'image d'un cercle est ………………………………………… .
La symétrie
orthogonale conserve ……………………………….. .
A)
Symétrie centrale :
1°) Tracer un segment [ A B ] de

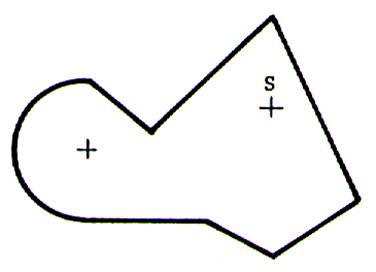

2°) Dessiner
avec la règle et le compas la symétrie de la figure ci-contre de centre S . |
B
) Symétrie orthogonale :

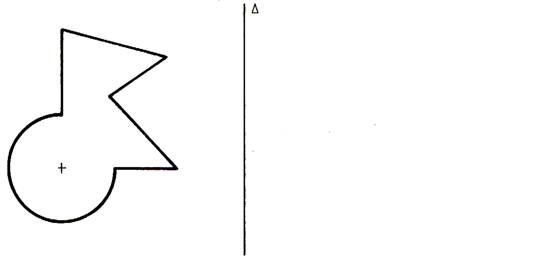

1°) Dessiner la figure ci-dessous dans la symétrie orthogonale d’axe
« delta » . Pour cela il faut déterminer l’image de certains points .
Laisser les
droites perpendiculaires à « delta » apparentes
|

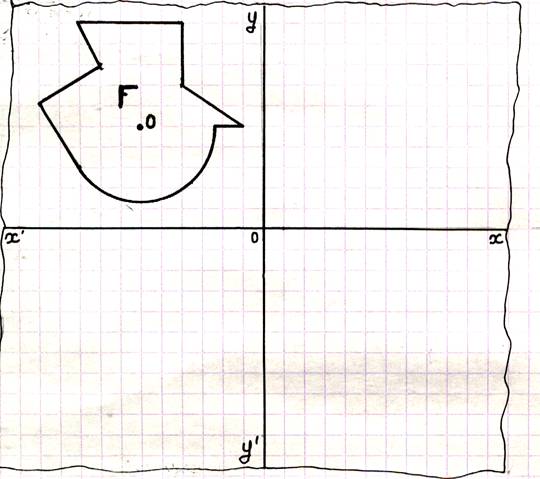

2°) x
x’ et y y’ sont deux droites
perpendiculaires sécantes en « O ».
Dessiner l’image F’ de la figure « F » dans la symétrie orthogonale
d’axe x’ x puis l’image
« F’’ » de la figure « F’ » dans la symétrie orthogonale
d’axe y y’ .
|
