APPLICATIONS :   LES  RELATIONS TRIGONOMETRIQUES .











Champ d’application :  LES  FORCES en  mécanique.







1°) Un corps est soumis  à l’action de deux forces concourantes ,, l’une de 1650 N l’autre  de 3250 N . Ces forces font entre elles  un angle  de 56° 25’ .

Calculer la  valeur de la  résultante des deux forces ainsi que son inclinaison par rapport aux deux composantes.







2° )  On veut remplacer l’action d’une force de 900 N  par celles de deux forces ayant même point d’application que la première .
L’une des deux forces est connues et vaut 380 N ; l’angle qu’elle fait avec celle de 900N est de 19° 20’ . On demande de calculer l’intensité de la deuxième force ainsi que l’angle des composantes.











Champ d’application  2  :   Travaux de dessin et d’atelier -







Ce document vous montre des applications des relations trigonométriques. Et des problèmes à résoudre………… !







A ) Applications de la pente d’une droite ou d’un plan : Clavettes  et cônes







Problème 1 :





Etant donné le croquis  ci contre d’une clavette transversale, calculer la pente des  faces inclinées et l’angle « a »  formé par ces deux faces.

( pente = 1/25 ou 4%) ; ( a = 2 i = 4° 34’)







Problème 2





: Calculer la dimension de « x » de la clavette à talon donnée par le croquis ci dessous.



( x = 6 mm ; AB = 4 mm)







Problème N°3 :

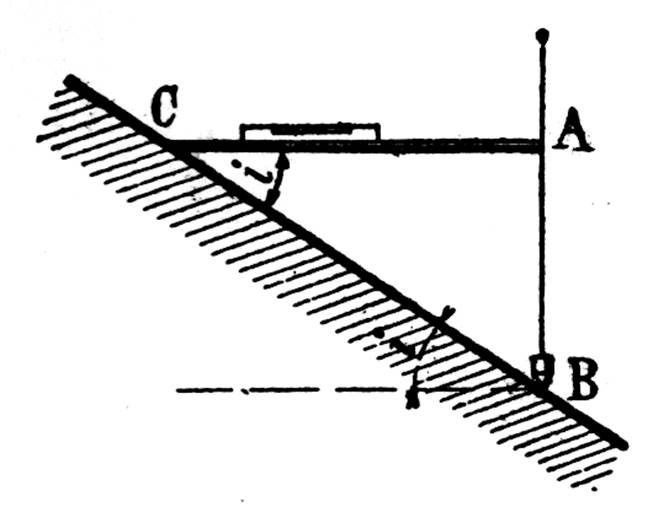

Soit la figure ci contre :

Trouver la pente d’un plan incliné au moyen du niveau à bulle d’air.







Si AB = 0,75 m et AC = 1,20 m



(Pente = 5/8 ou 0,625 )

68





Problème 4 :

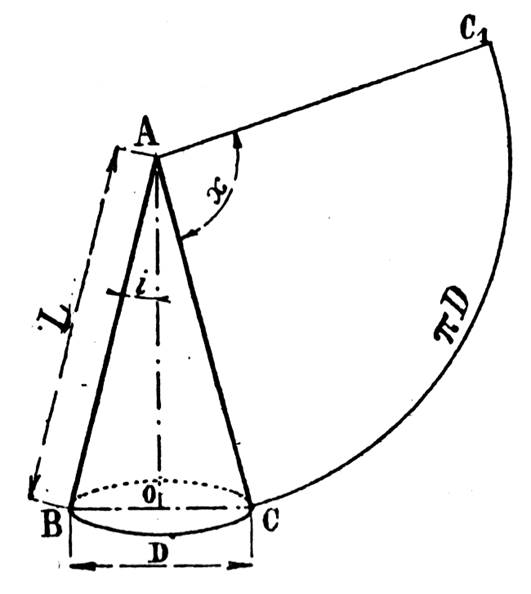

Calculer l’angle du secteur angulaire donnant après enroulement un cône d’angle au sommet  « 2i ».

















( x = 360° sin i )

69





PB n° 5 :



application numérique : calculer l’angle du secteur circulaire capable du cône de 30° au sommet.



( x  =  93° 15 ‘ par excès)

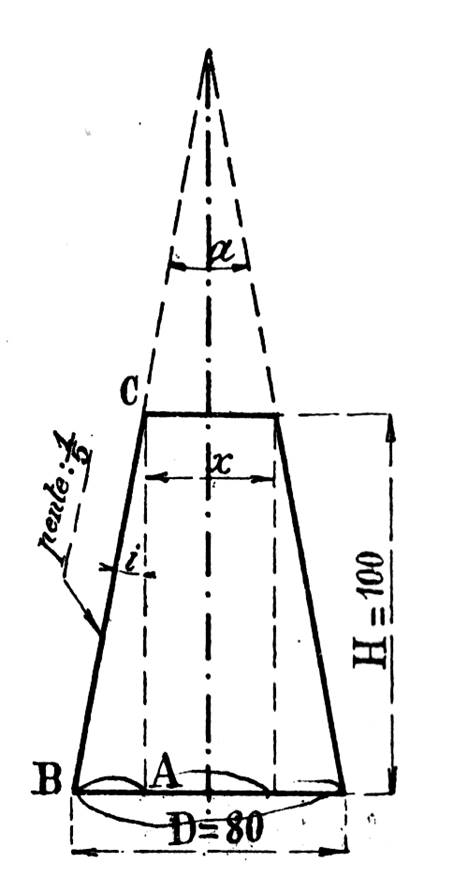

Problème n°6 .











Calculer l’angle au sommet « a » du cône donné par le croquis ci  contre, ainsi que le diamètre du tronc de cône.

































( x = 40 mm)
